普瑞泰格 守护安全与环境
扬子石化再次优化推广普瑞泰格 呼吸阀在线检测装置
来源:中国石化新闻网 时间：2023-04-27
CONTENTS
目 录
应用概况
核心技术与产品
普瑞泰格
安全环境守卫者
绿色减碳领军者
绿色减碳领军者
致力于为客户提供储罐安全环保一体化解决方案，守护安全和环境。
ABOUT US
企业简介
普瑞泰格
全球知名工业储罐安全环保技术服务商
高端精密设备制造商
全球知名工业储罐安全环保技术服务商
高端精密设备制造商
普瑞泰格是全球知名的工业储罐安全环保技术服务商，高端精密设备制造商。
普瑞泰格位于美丽的六朝古都南京，拥有国际一流的精密生产和检测设备。
普瑞泰格技术领先，主导制定了多个国际、国家和行业标准。
普瑞泰格历经无数次的反复试验和改进，打造出安全可靠的产品，在实现本质安全的同时，满足国家最新环保要求。
普瑞泰格始终坚持服务至上，追求质量第一，坚守严格的质量标准，精心打造卓越品质。
普瑞泰格致力于为用户提供全面高效的绿色解决方案，守护安全和环境。
普瑞泰格位于美丽的六朝古都南京，拥有国际一流的精密生产和检测设备。
普瑞泰格技术领先，主导制定了多个国际、国家和行业标准。
普瑞泰格历经无数次的反复试验和改进，打造出安全可靠的产品，在实现本质安全的同时，满足国家最新环保要求。
普瑞泰格始终坚持服务至上，追求质量第一，坚守严格的质量标准，精心打造卓越品质。
普瑞泰格致力于为用户提供全面高效的绿色解决方案，守护安全和环境。
CHAIRMAN'S SPEECH
董事长致辞
近年来国家高度重视大气治理，尤其是储罐区VOCs无组织排放。
储罐VOCs治理，要做到安全和环保兼顾，源头和过程并重。阻火器和呼吸阀，虽然是“小阀门”，提供的却是“硬保护”。
国务院印发的《空气质量持续改善行动计划》(国发【2023】24号)第六章“强化多污染物减排，切实降低排放强度”，第二十一条明确指出:鼓励储罐使用低泄漏的呼吸阀、紧急泄压阀,定期开展密封性检测。
普瑞泰格安全高效阻火器技术、超低泄漏呼吸阀和紧急泄放阀技术、呼吸阀在线检验技术等完全符合国家最新安全和环保要求。我们将持续创新,秉持“一切为了安全与环境"的理念,为国家绿色低碳事业做出更大的贡献。
储罐VOCs治理，要做到安全和环保兼顾，源头和过程并重。阻火器和呼吸阀，虽然是“小阀门”，提供的却是“硬保护”。
国务院印发的《空气质量持续改善行动计划》(国发【2023】24号)第六章“强化多污染物减排，切实降低排放强度”，第二十一条明确指出:鼓励储罐使用低泄漏的呼吸阀、紧急泄压阀,定期开展密封性检测。
普瑞泰格安全高效阻火器技术、超低泄漏呼吸阀和紧急泄放阀技术、呼吸阀在线检验技术等完全符合国家最新安全和环保要求。我们将持续创新,秉持“一切为了安全与环境"的理念,为国家绿色低碳事业做出更大的贡献。
董事长：张岩
CORE TECHNOLOGY
核心技术
核心技术——
呼吸阀和紧急泄放阀超低泄漏技术
普瑞泰格 超低泄漏呼吸阀和紧急泄放阀技术，集合了多项专利技术，如高灵敏度低超压10%翼型阀盘技术、
阀盘金属面密封技术、分体式不锈钢阀座技术、精密研磨技术、内嵌式线性O型圈密封技术等，
解决了储罐持续泄漏的难题，从源头治理储罐VOCs无组织排放，具有良好的社会效益和经济效益。
超低泄漏呼吸阀
超低泄漏紧急泄放阀
该技术已获多项殊荣：
核心技术——
呼吸阀特殊解决方案
普瑞泰格 针对不同的介质和操作条件有“量身订制”的特殊方案：
针对易结晶、易聚合的介质，以及寒冷地区储罐：
液体负载自力式防结晶、防聚合、防冰冻一体式阻火呼吸阀
液体负载自力式防结晶、防聚合、防冰冻一体式阻火呼吸阀
针对重油储罐：
防凝固一体式阻火呼吸阀
防凝固一体式阻火呼吸阀
核心技术——
安全高效阻火器
核心技术——

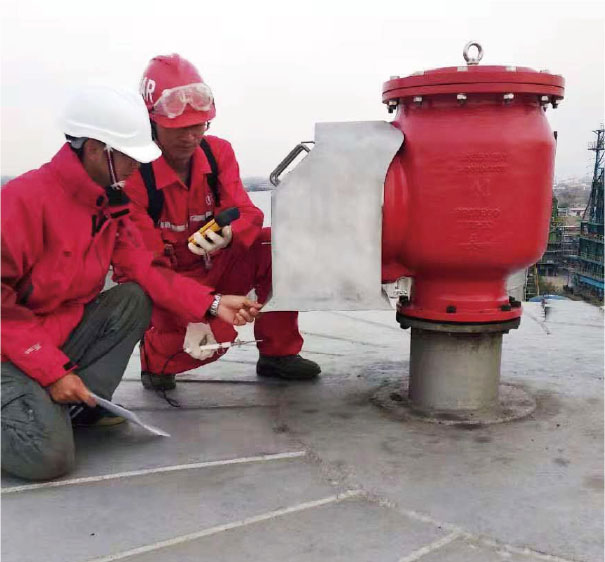

呼吸阀在线检验技术
普瑞泰格 呼吸阀在线检验技术集合了便携式防爆型呼吸阀检验仪器、防爆电源、安全气源、检验工装等独特技术，
解决了离线检验的安全和环保隐患，提高了检验效率，降低了检验成本，中国石化新闻网对此进行了专题报道。

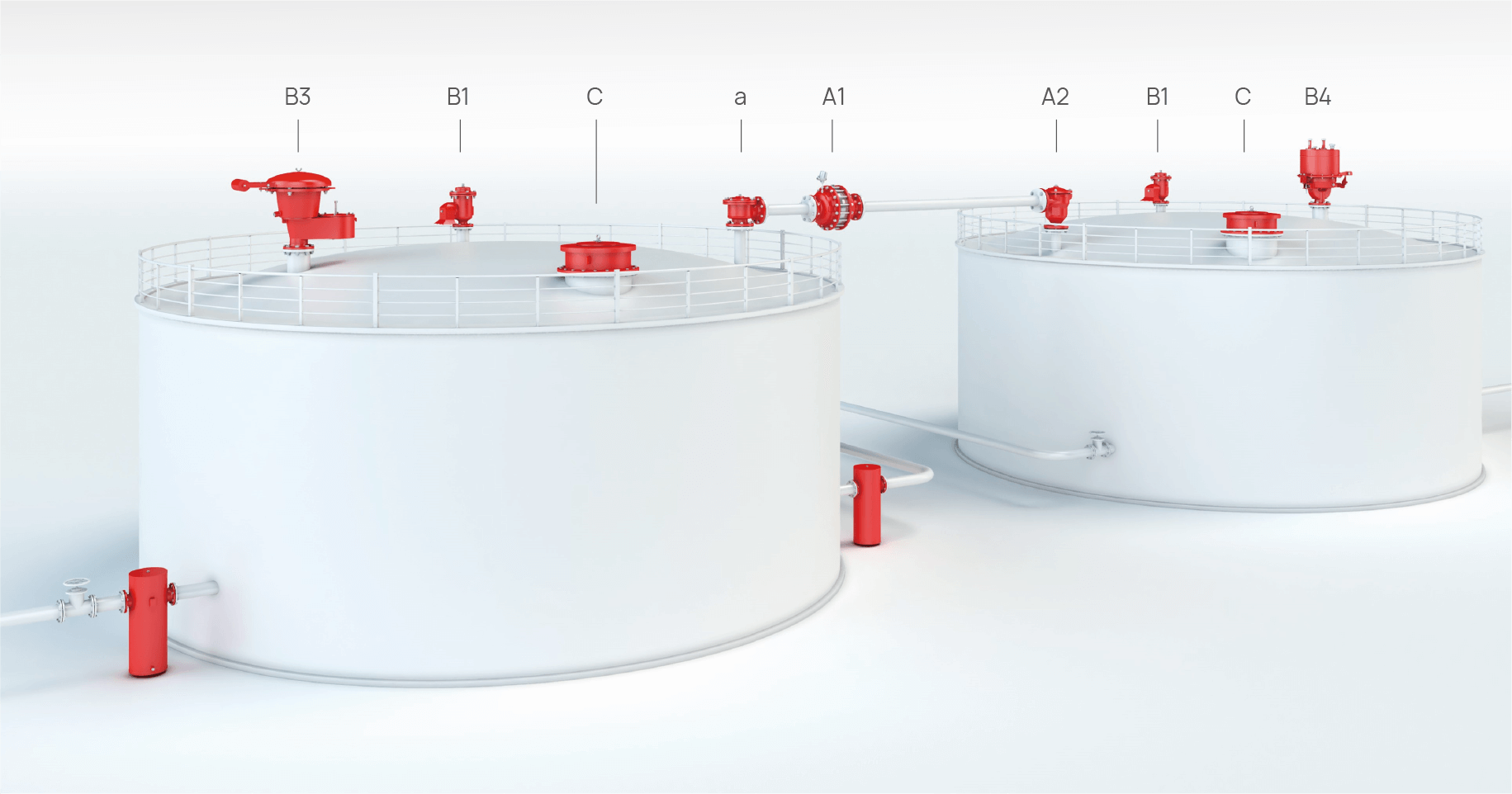

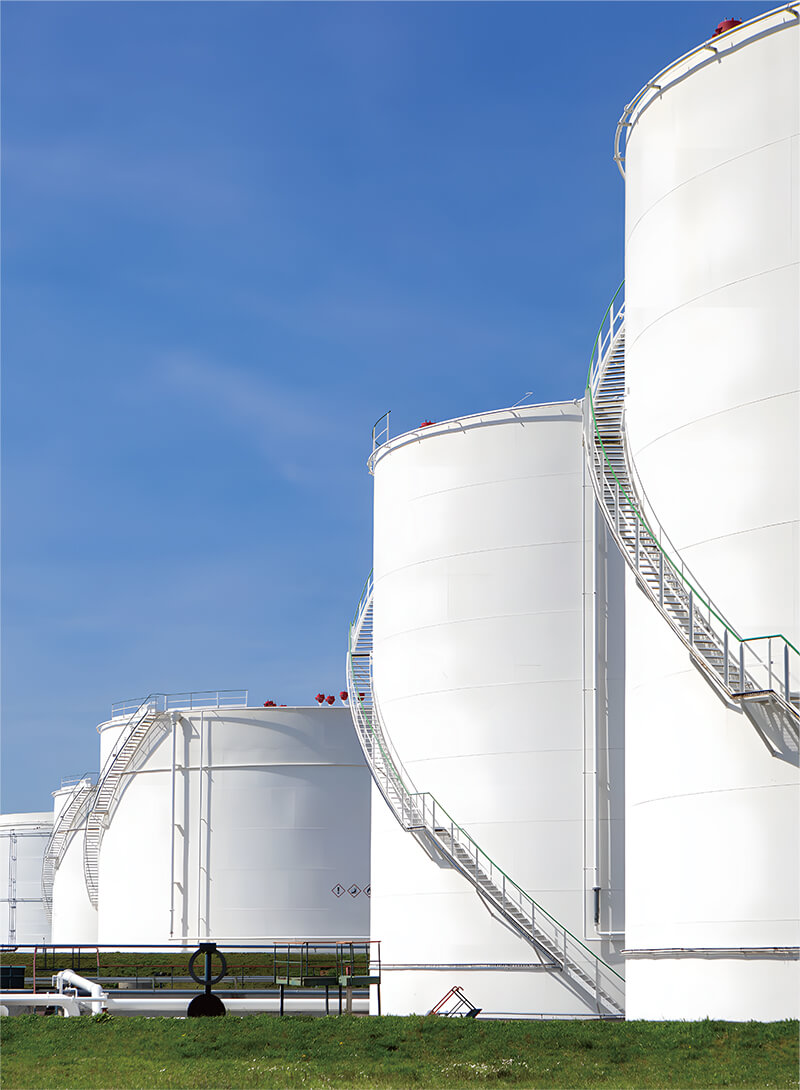

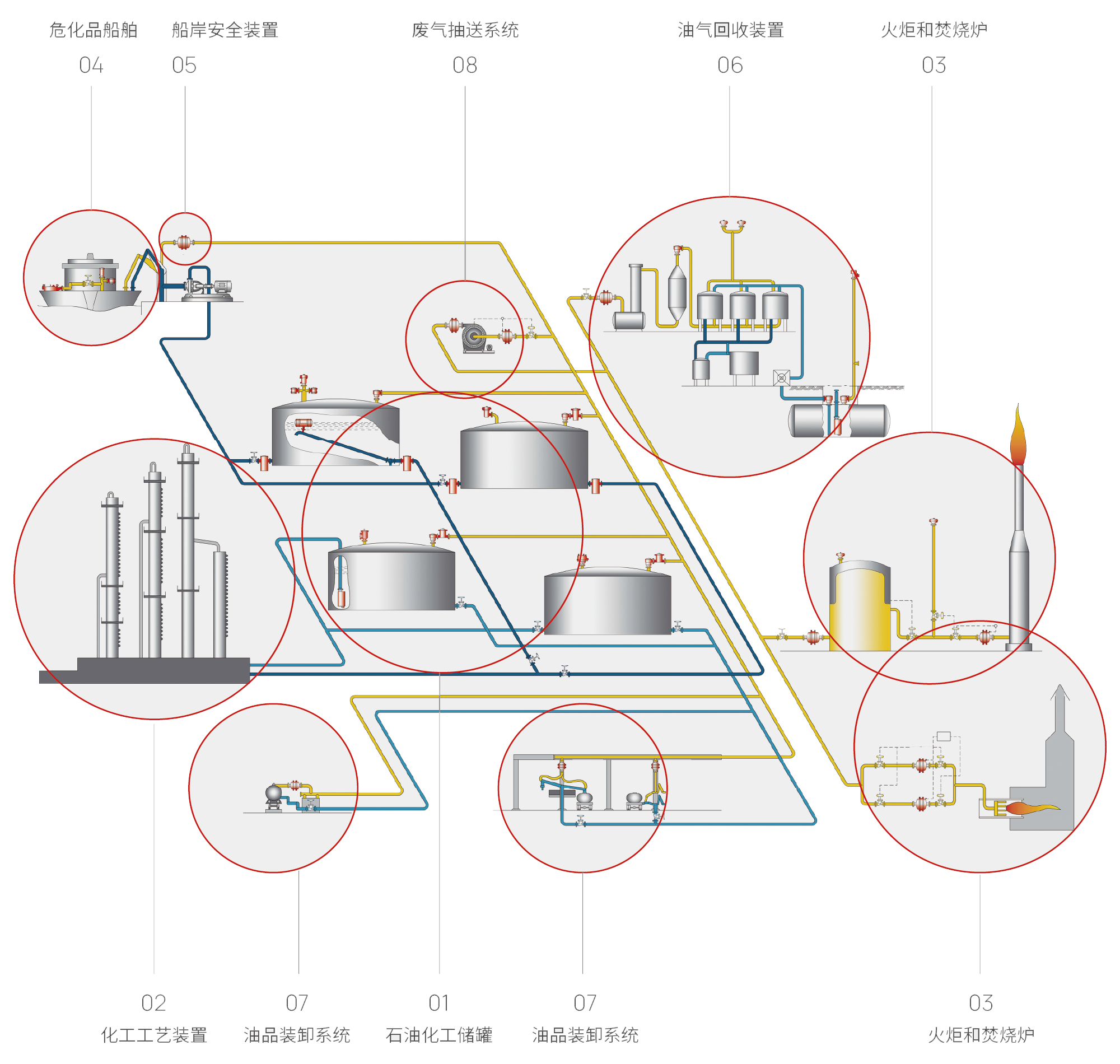

石油化工储罐

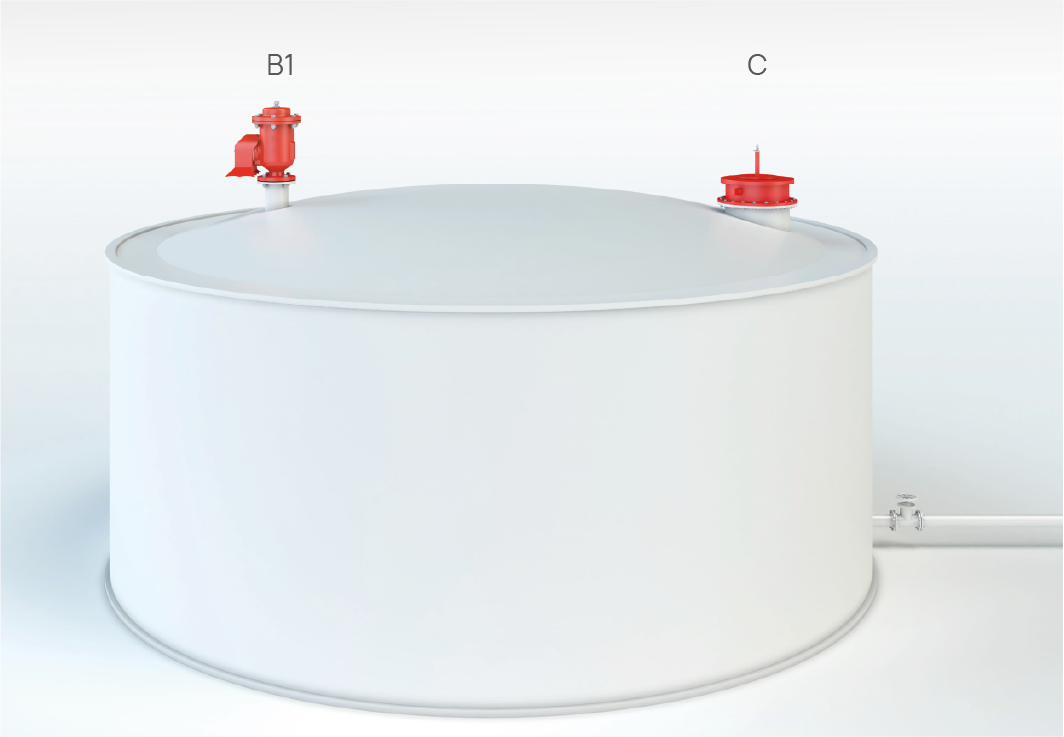

固定顶罐
单个储罐
B1 同轴一体式阻火呼吸阀，核心产品B1
C 紧急泄放阀，核心产品C
多个储罐连通
A1 管道爆轰阻火器，核心产品A1
A2 管道阻爆轰单呼阀，核心产品A2
B1 同轴一体式阻火呼吸阀，核心产品B1
B3 并列一体式阻火呼吸阀，核心产品B3
B4 自力式防结晶、防聚合、防冰冻一体式阻火呼吸阀，核心产品B4
C 紧急泄放阀，核心产品C
石油化工储罐
外浮顶罐 / 内浮顶罐
外浮顶罐
设置有排雨水系统的外浮顶罐
浮盘边缘
B1 同轴一体式阻火呼吸阀，核心产品B1

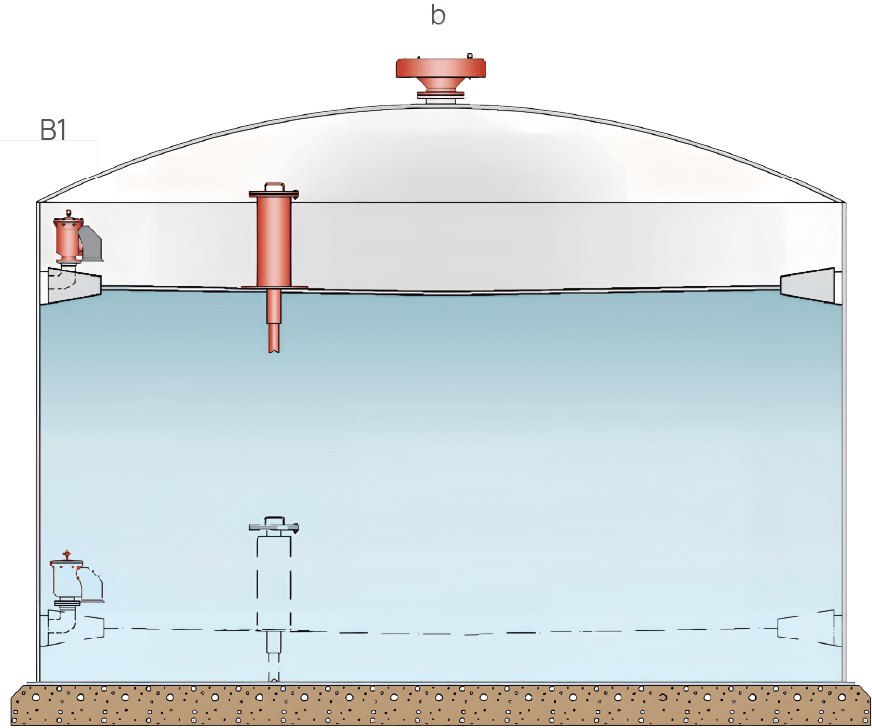

内浮顶罐
浮盘边缘
B1 同轴一体式阻火呼吸阀，核心产品B1
固定顶中央排气口
b 管端阻火器

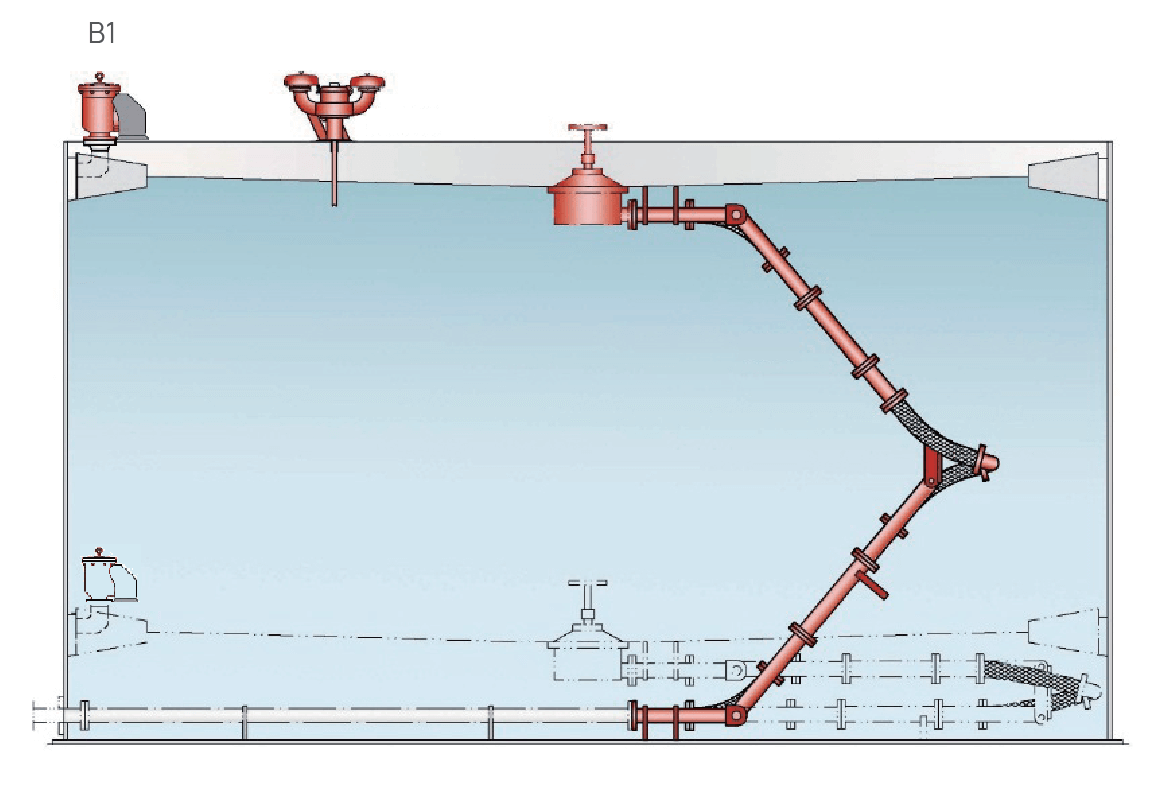

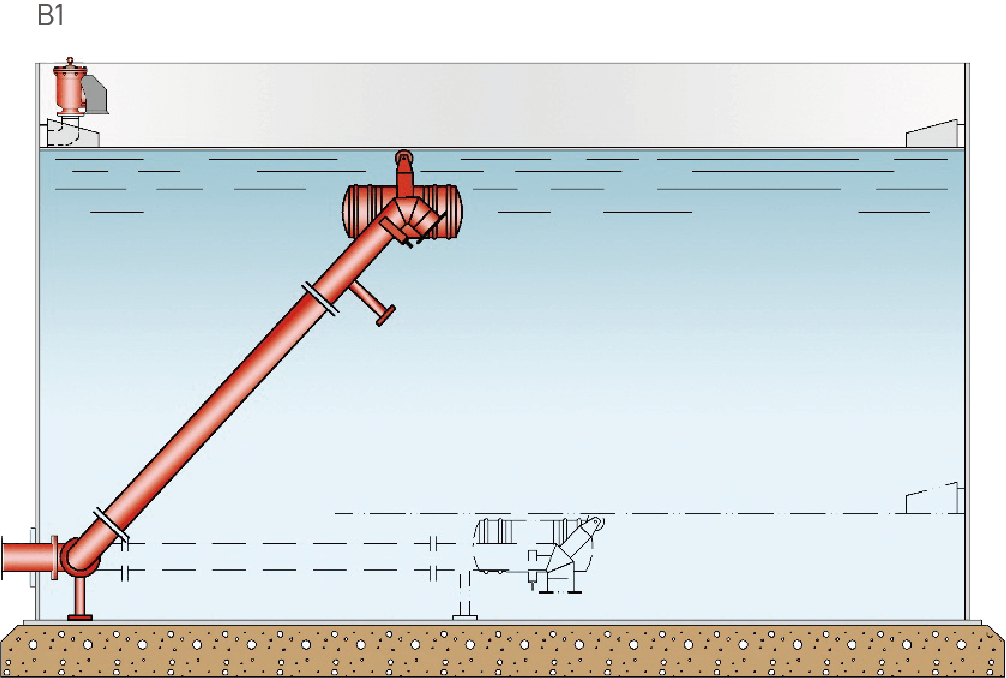

设置有浮动抽油臂的储罐
浮盘边缘
B1 同轴一体式阻火呼吸阀，核心产品B1
石油化工储罐
卧式储罐

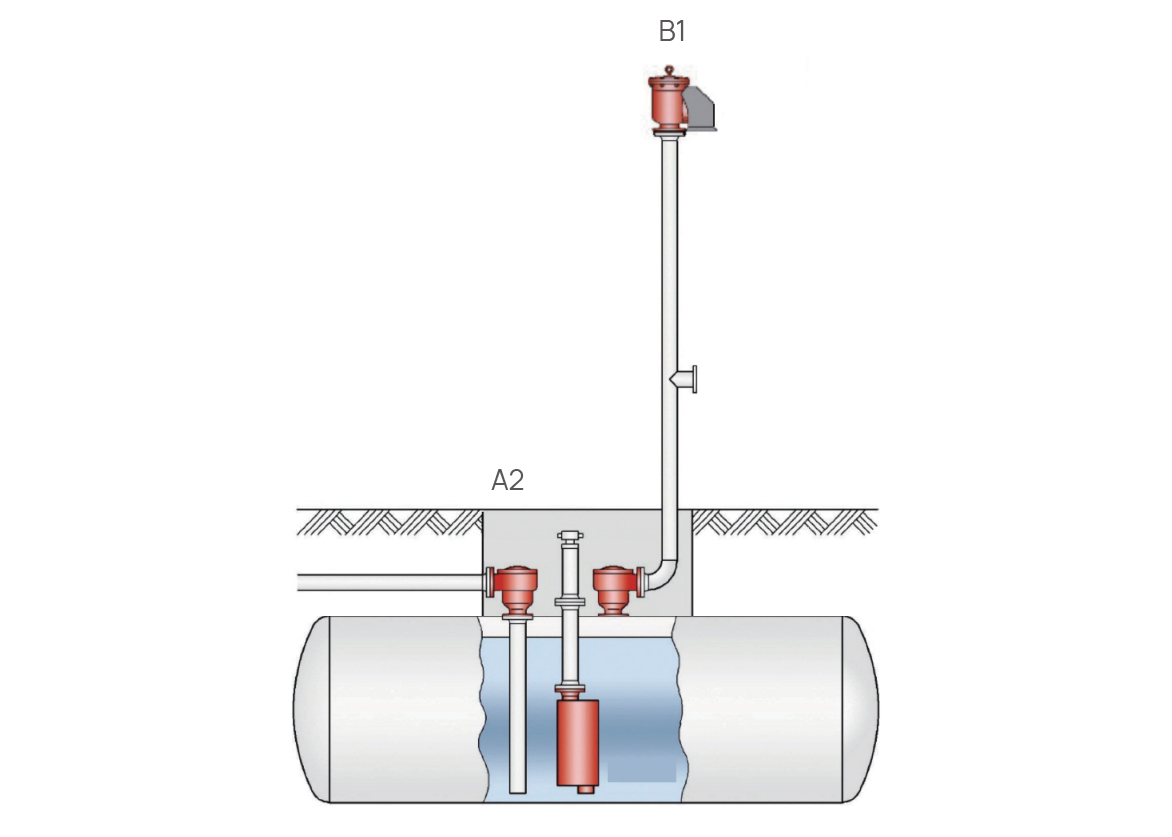

地下卧式储罐
A2 管道阻爆轰单呼阀，核心产品A2
B1 同轴一体式阻火呼吸阀，核心产品B1

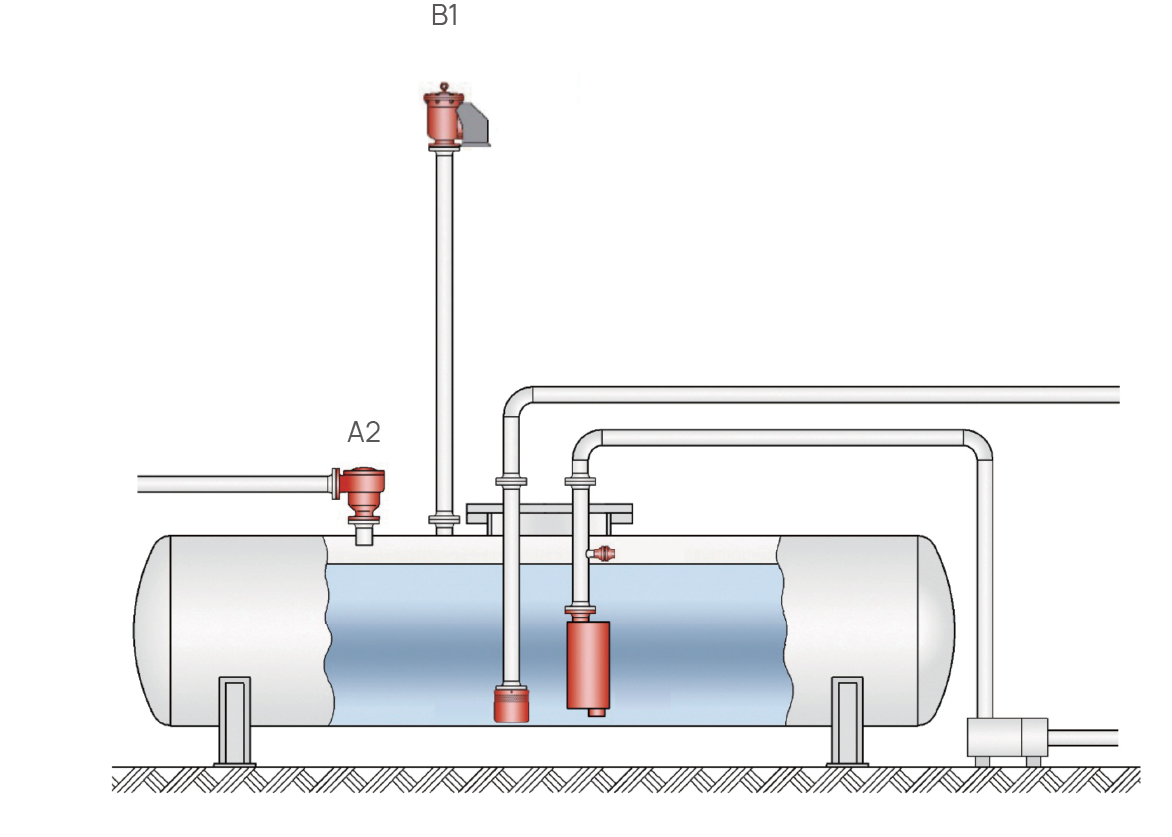

地上卧式储罐
A2 管道阻爆轰单呼阀，核心产品A2
B1 同轴一体式阻火呼吸阀，核心产品B1
石油化工储罐

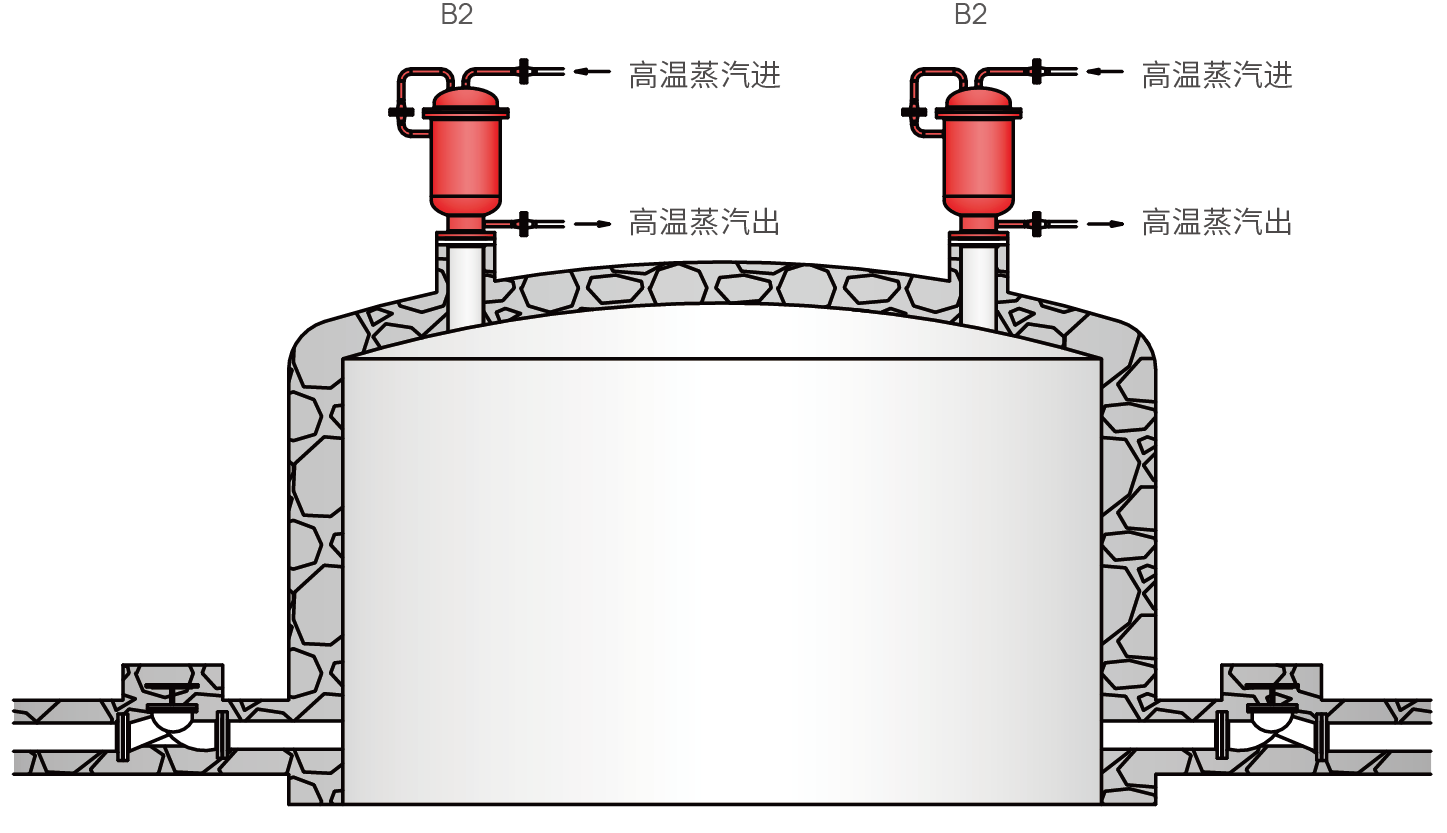

重油、渣油、蜡油、沥青等重质油储罐
重油、渣油、蜡油、沥青等重质油储罐

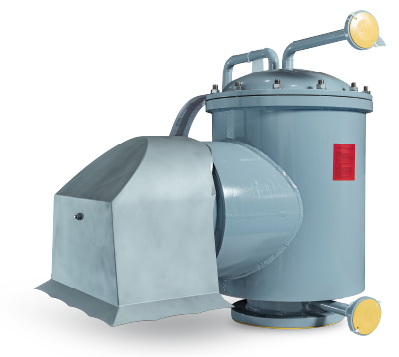

B2 防凝固一体式阻火呼吸阀，
核心产品B2

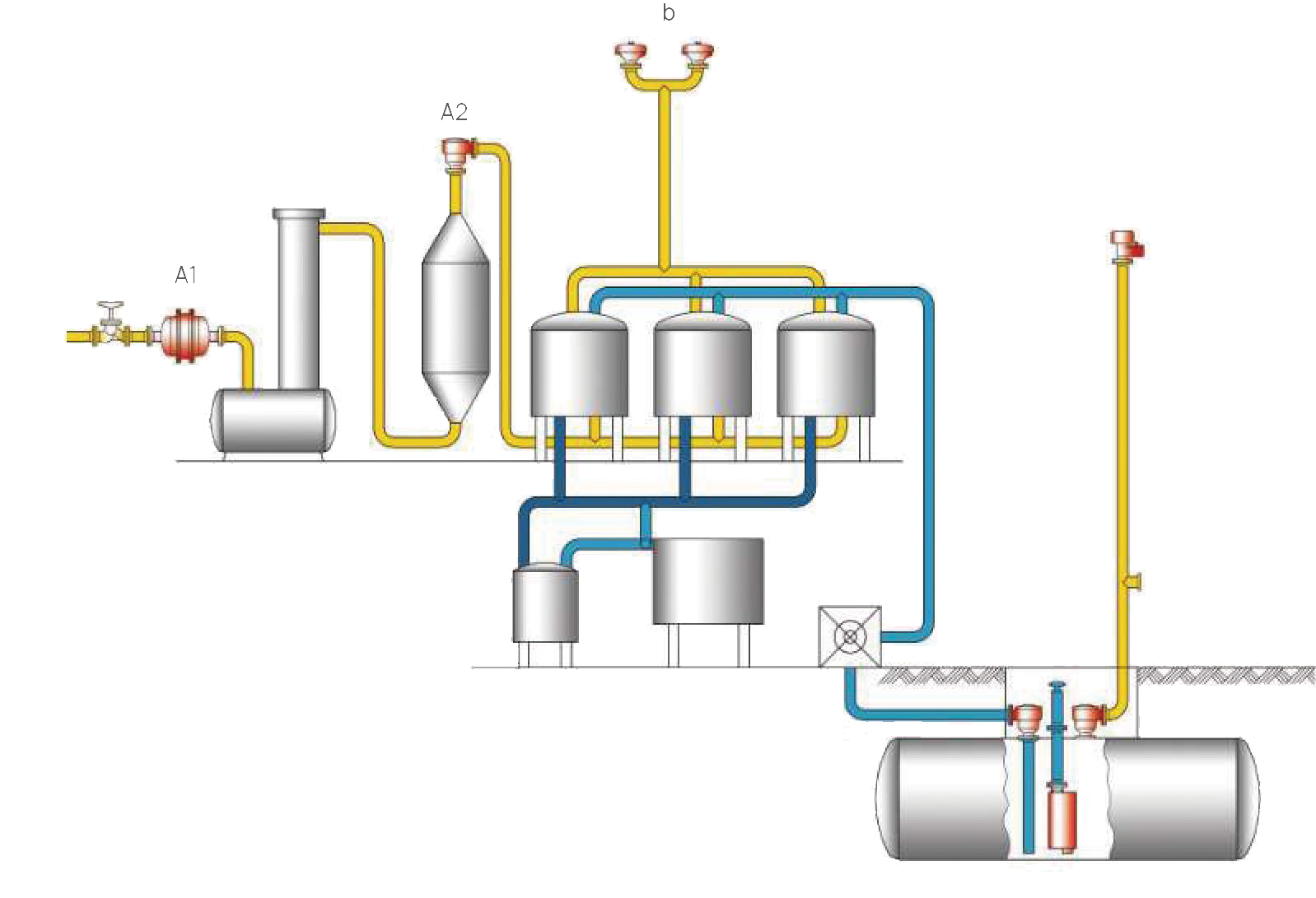

化工工艺装置
化学、制药工艺
储罐
A2 管道阻爆轰单呼阀，核心产品A2
B4 防结晶、防聚合、防冰冻一体式阻火呼吸阀，核心产品B4
a 管道单呼阀
焚烧炉
A1 管道爆轰阻火器，核心产品A1
反应釜
A2 管道阻爆轰单呼阀，核心产品A2
0区风机
A1 管道爆轰阻火器，核心产品A1
化工工艺装置
沼气、污水处理以及垃圾填埋气
储罐
A2 管道阻爆轰单呼阀，核心产品A2
B4 自力式防结晶、防聚合、放冰冻一体式阻火呼吸阀，
核心产品B4
蓄气罐
B1 同轴一体式阻火呼吸阀
b 管端阻火器
脱硫装置
A3 管道爆燃阻火器， 核心产品A3
小型热电站/柴油驱动装置
A3 管道爆燃阻火器， 核心产品A3
管道爆燃阻火器的安装位置到潜在火源的距离应满足L/D≤50（如果是氢气介质应满足L/D≤30 ）
火炬和焚烧炉

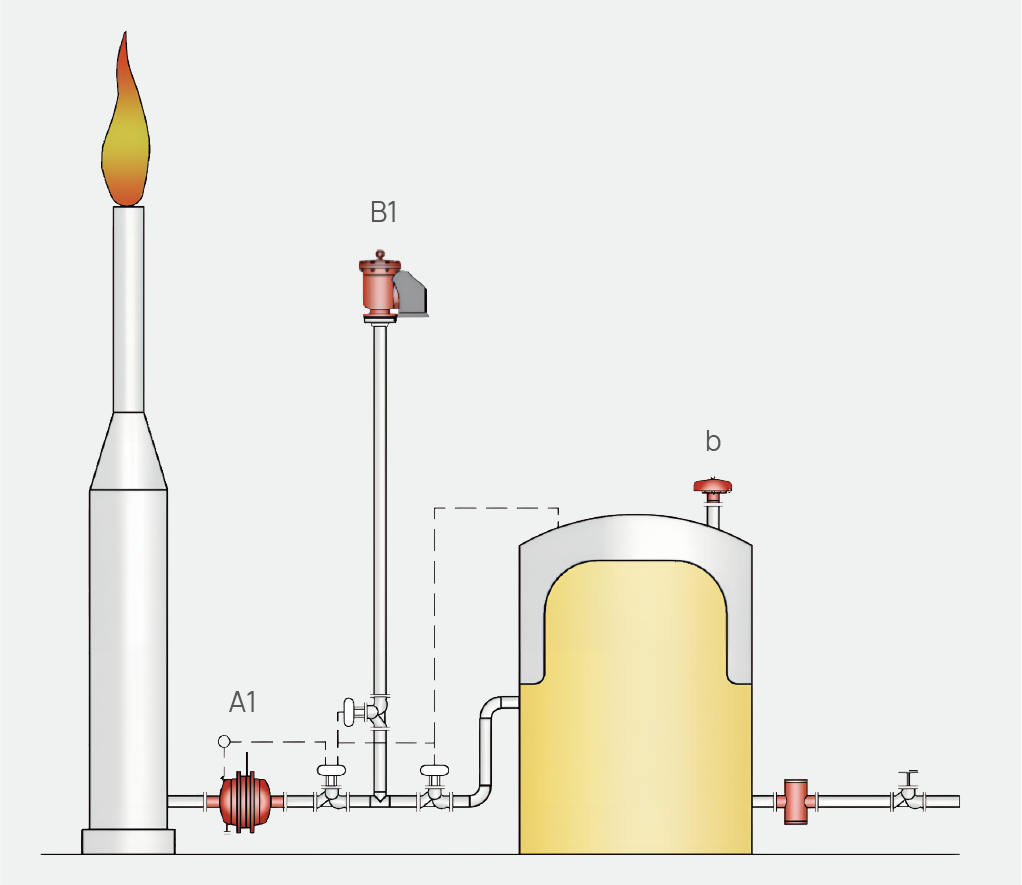

火炬系统
A1 管道爆轰阻火器
B1 同轴一体式阻火呼吸阀
b 管端阻火器

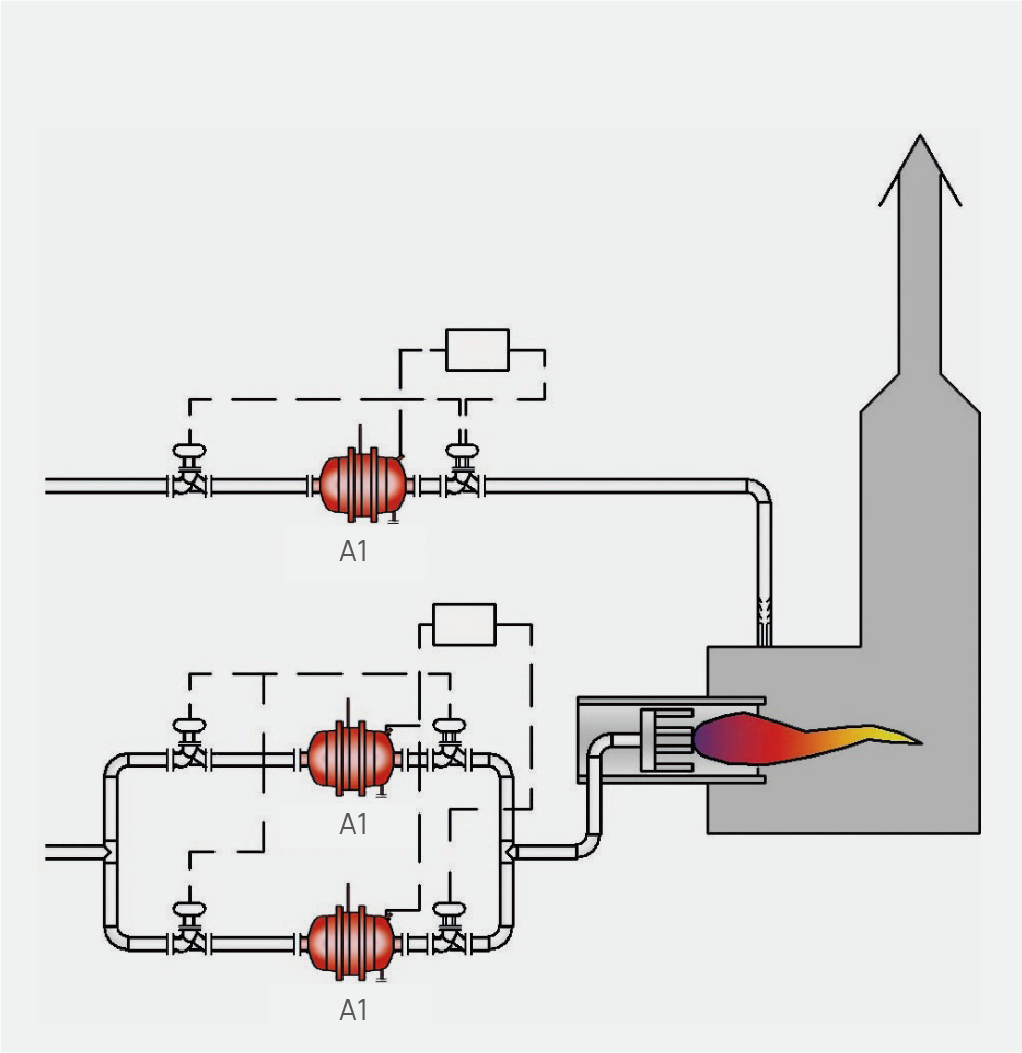

焚烧炉
A1 管道爆轰阻火器
*建议设置备用阻火器
靠近炉子和加热设备安装的阻火器，应满足以下技术要求：
危化品船舶 / 船岸安全装置
危化品船舶
船岸安全界面
油气回收装置 / 油品装卸系统
油气回收装置
A1 管道爆轰阻火器，核心产品A1
A2 管道阻爆轰单呼阀，核心产品A2
b 管端阻火器

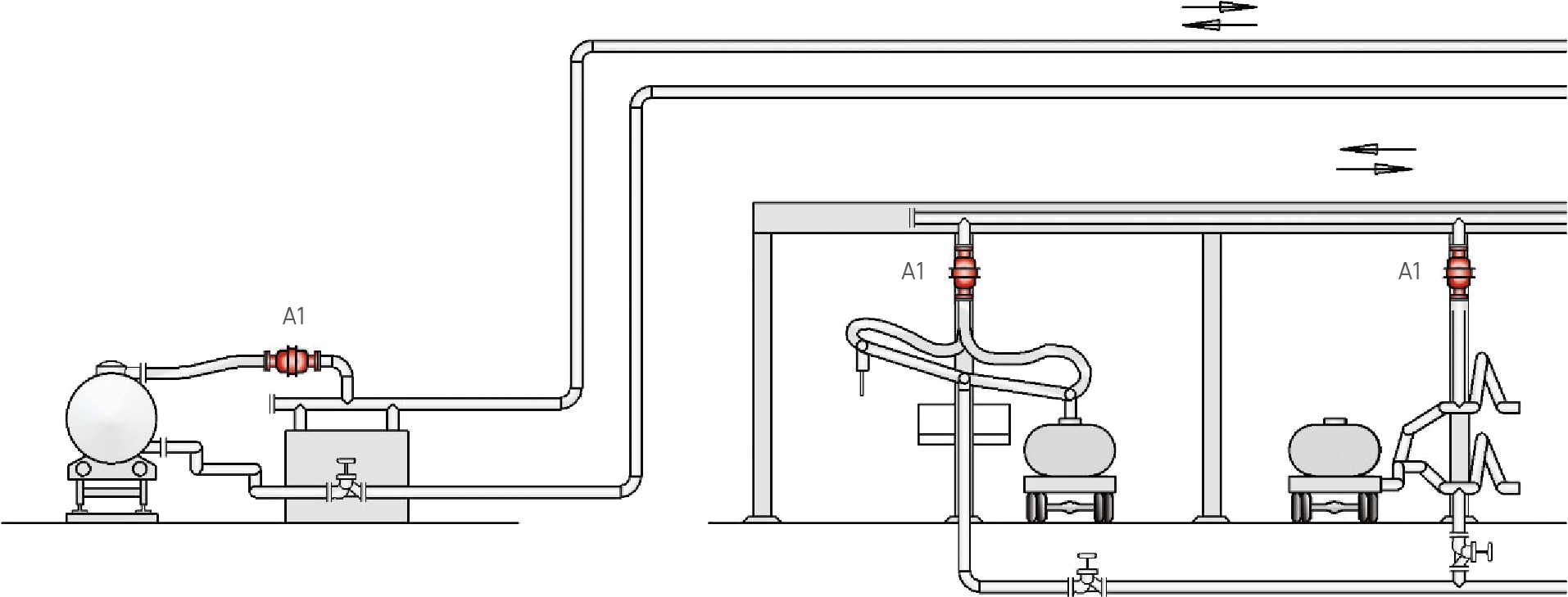

油品装卸系统
A1 管道爆轰阻火器，核心产品A1

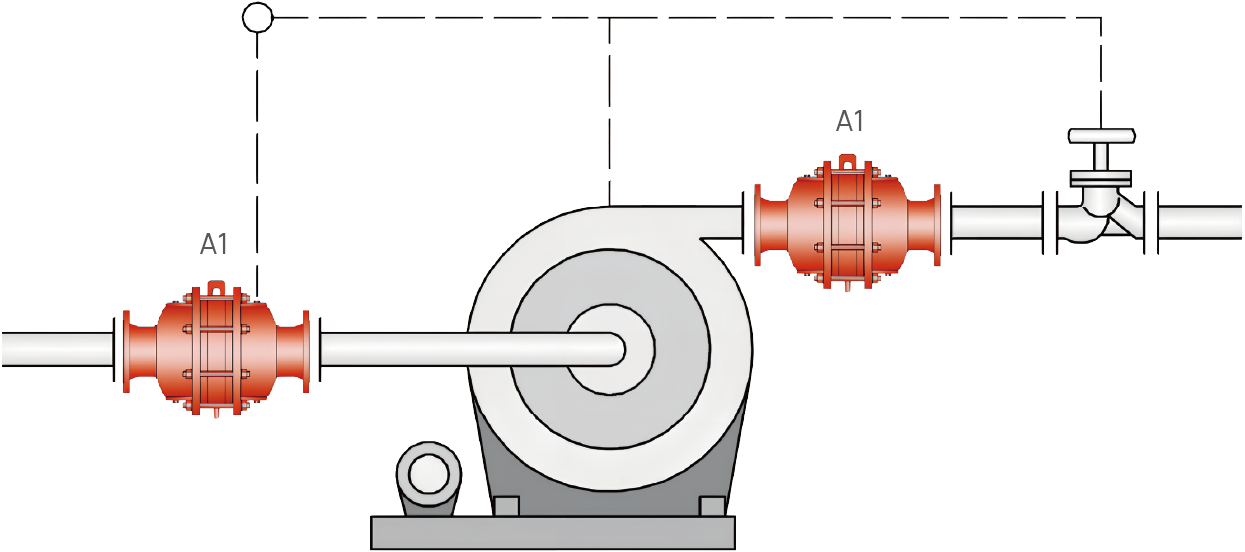

废气抽送系统
爆炸0区风机 / 爆炸0区真空泵
0区风机
A1 管道爆轰阻火器，核心产品A1

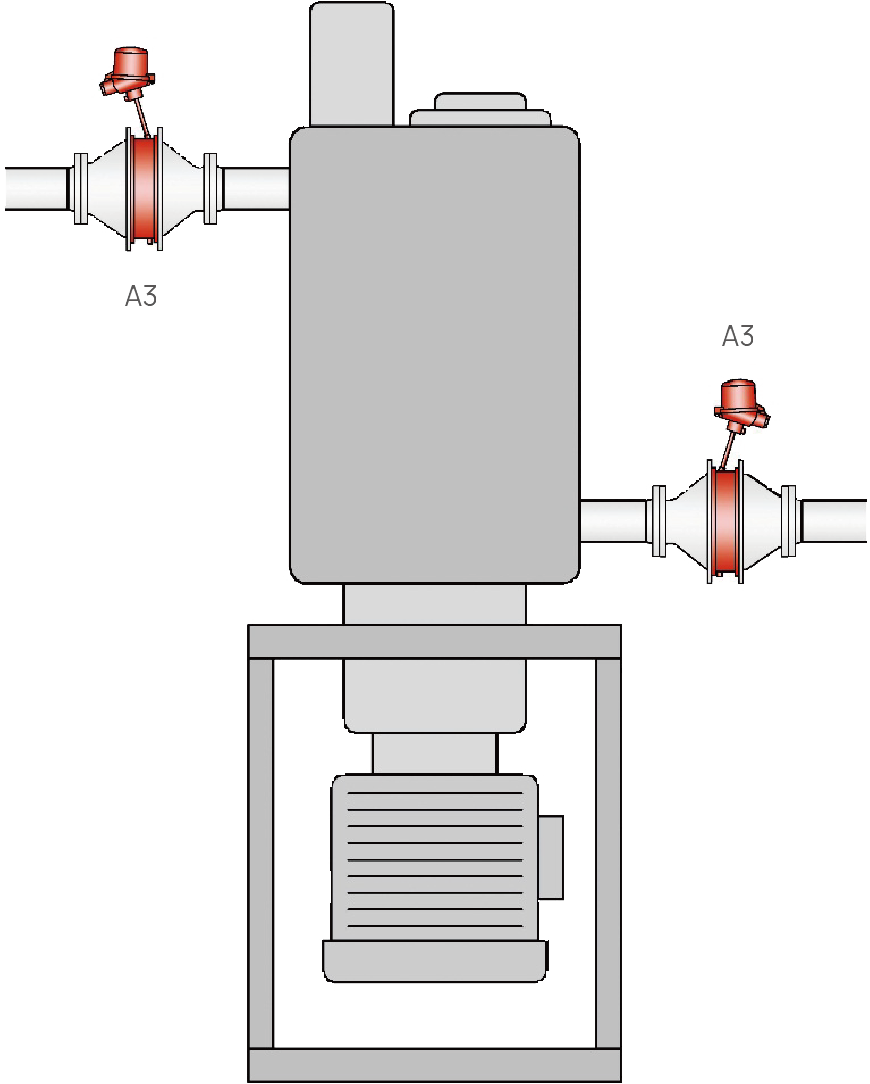

0区真空泵
A3 管道爆燃阻火器，核心产品A3

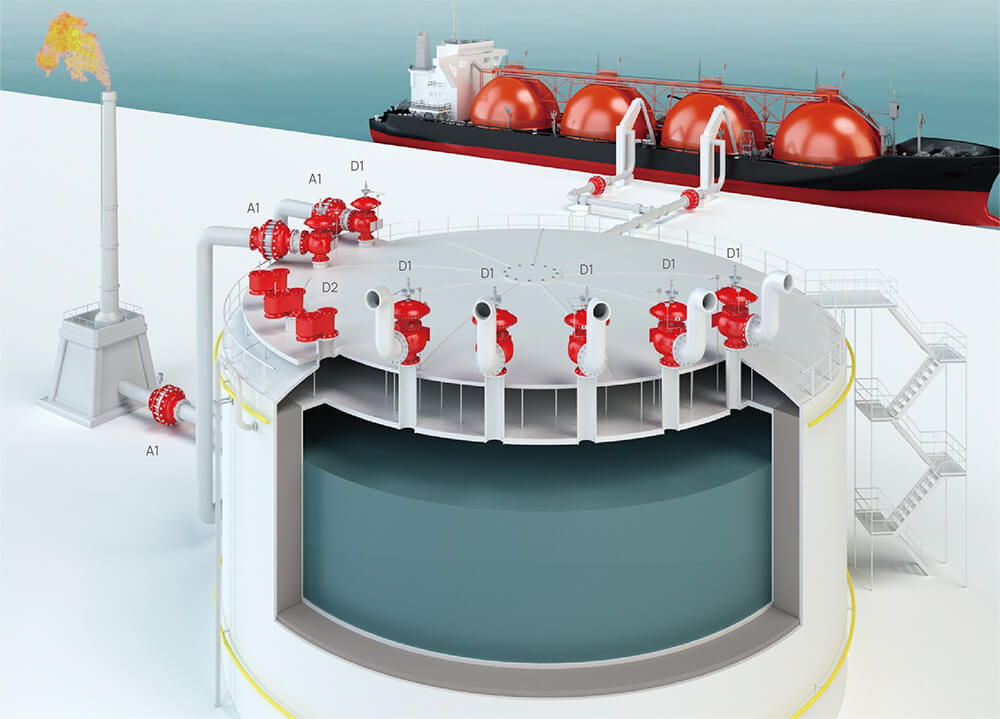

低温液体储罐
低温LNG储罐
低温LNG储罐
A1 管道爆轰阻火器，核心产品A1
D1 低温先导阀，核心产品D1
D2 低温真空阀，核心产品D2
CORE TECHNOLOGIES AND PRODUCTS
核心技术与产品

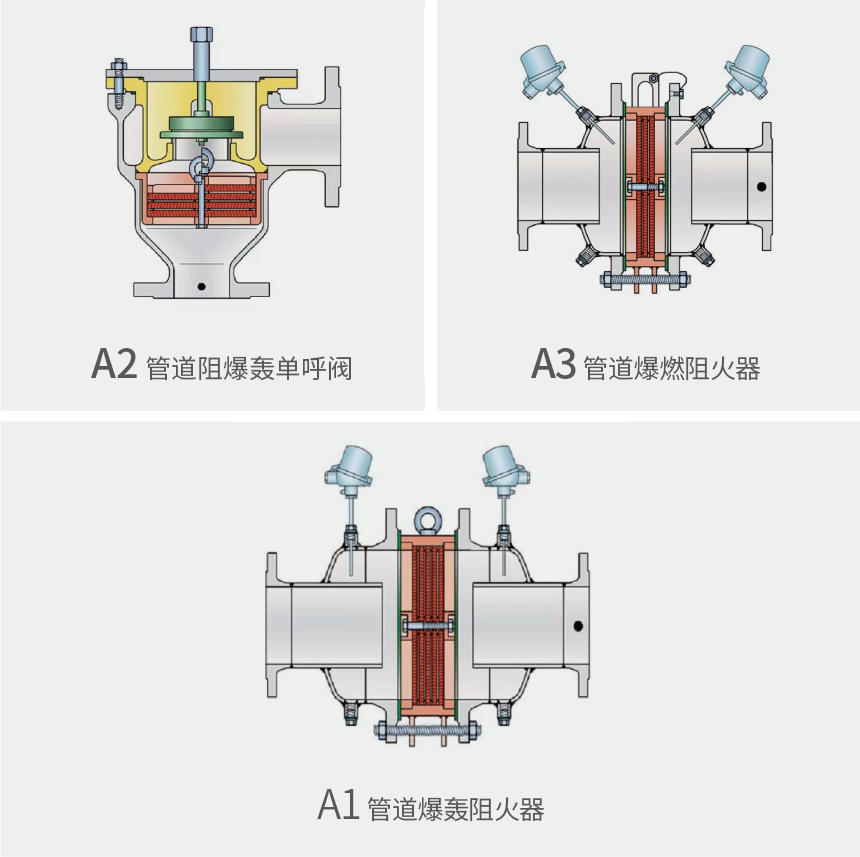

A：安全高效管道爆轰、爆燃阻火器
B：超低泄漏呼吸阀安全环保技术
B1：同轴一体式阻火呼吸阀
B2：防凝固一体式阻火呼吸阀
B3：并列一体式阻火呼吸阀
B4：液体负载自力式防结晶、防聚合、防冰冻一体式阻火呼吸阀
C：超低泄漏紧急泄放阀安全环保技术
D：低温储罐安全泄放装置
D1：低温先导阀
D2：低温真空阀
E：呼吸阀在线检测技术

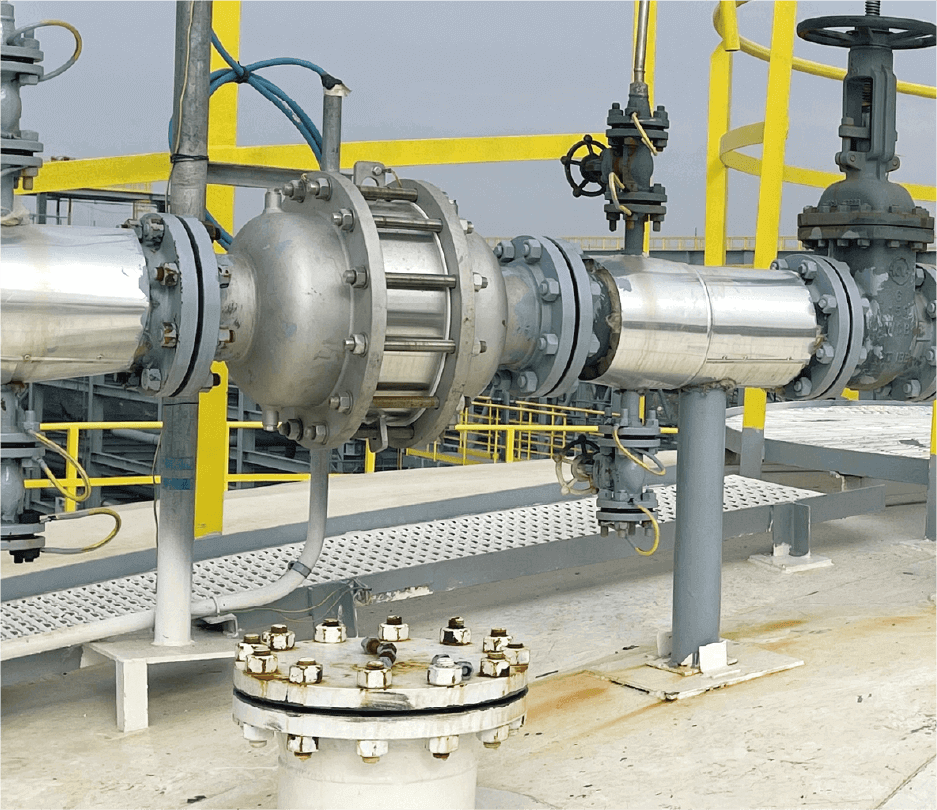

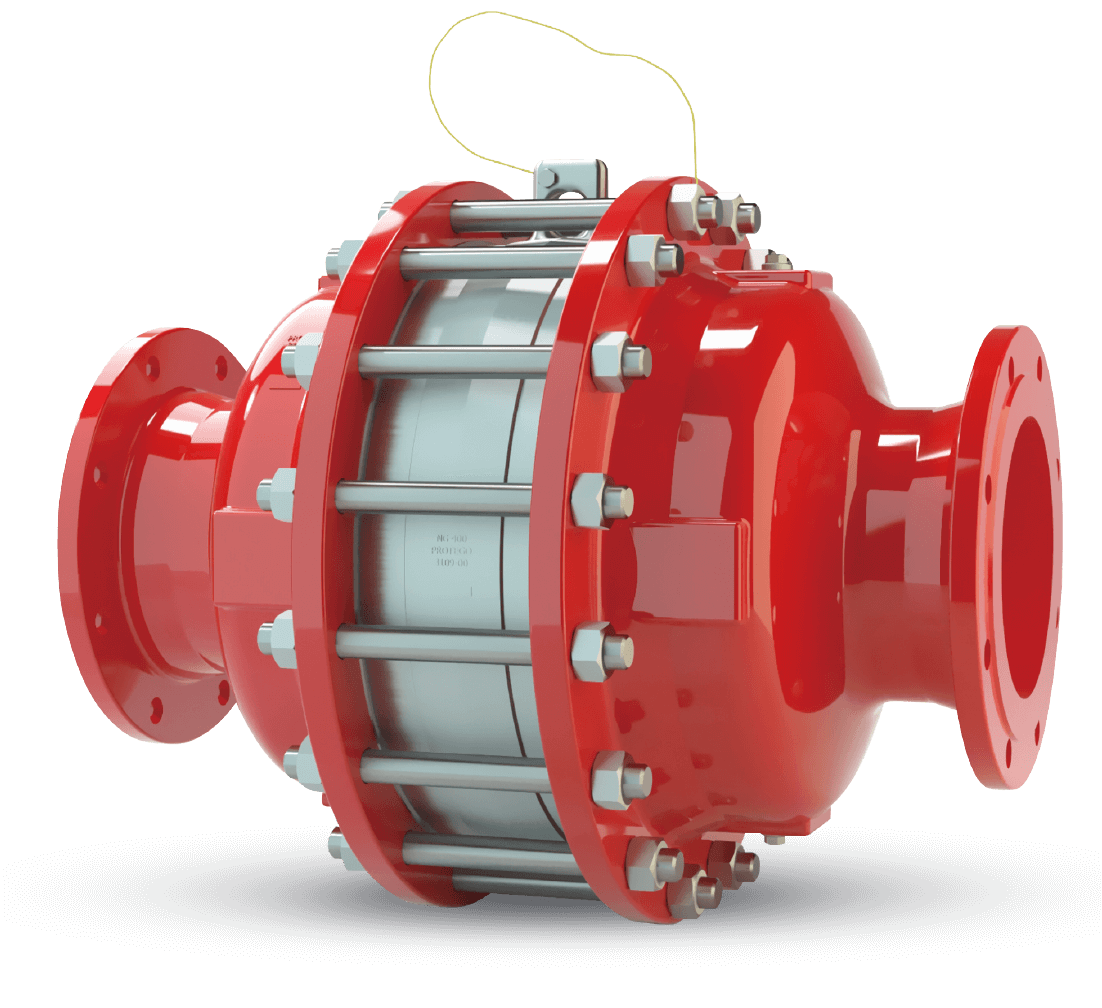

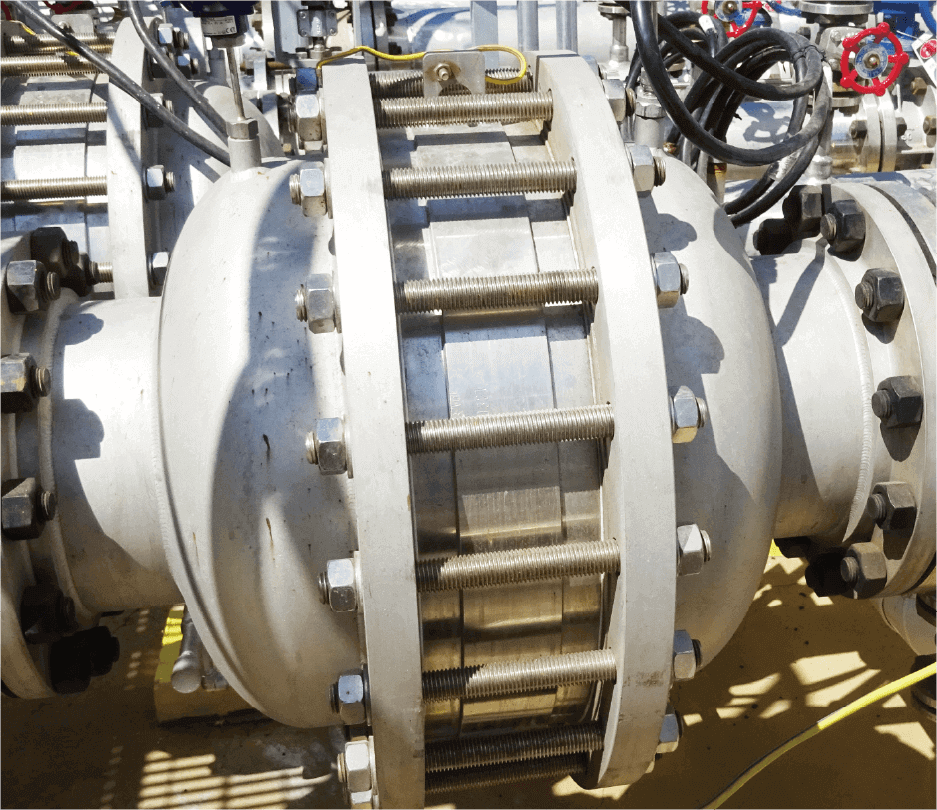

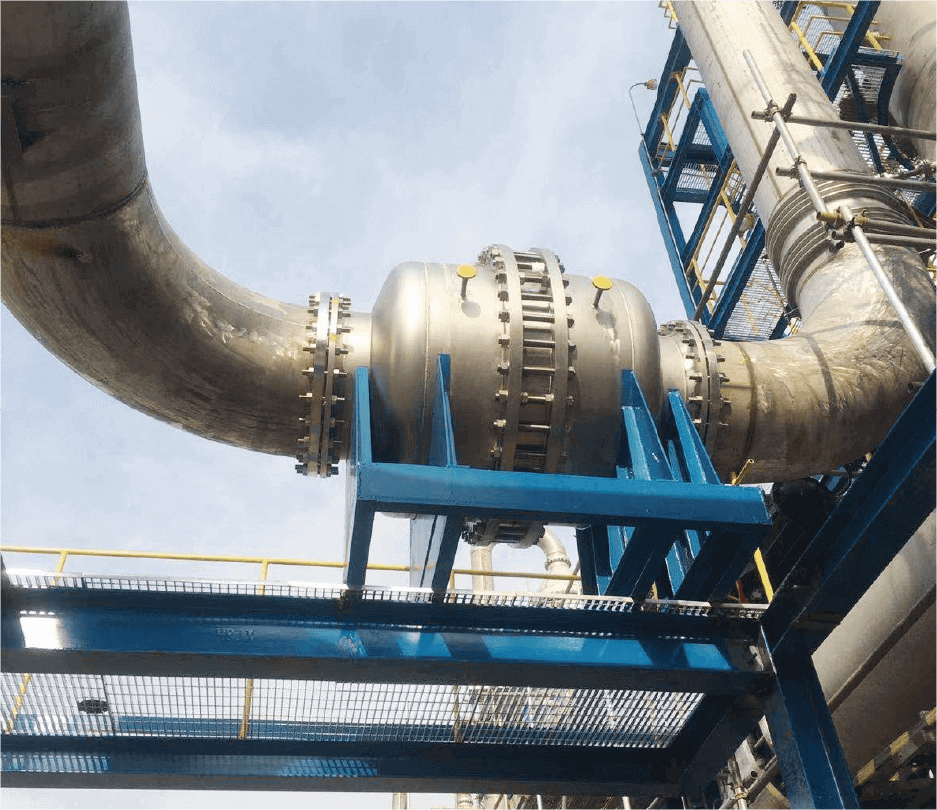

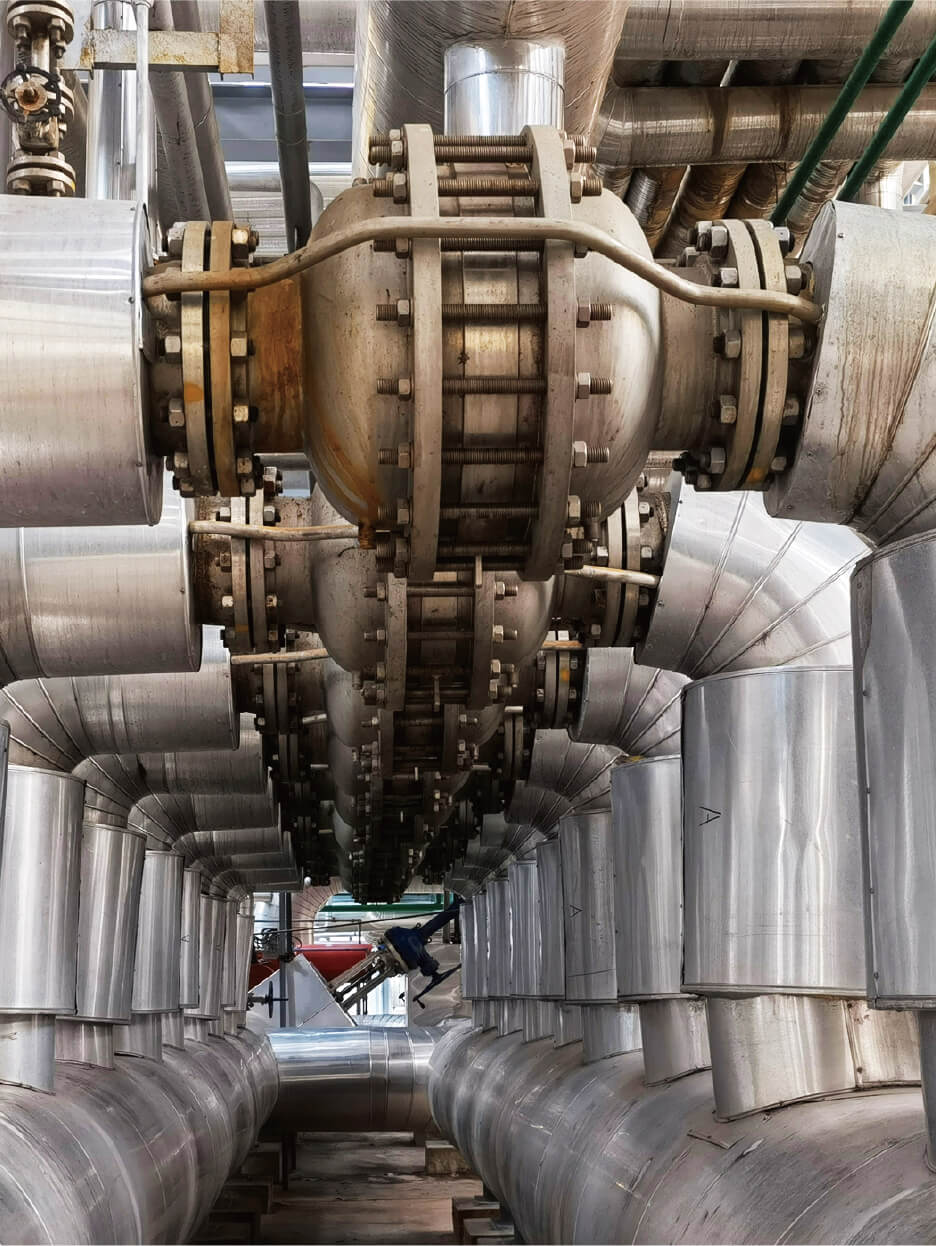

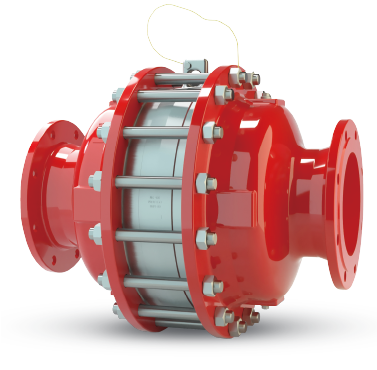

核心技术与产品 A
安全高效
管道爆轰、爆燃阻火器
安全
产品型式试验证书
生产过程质量体系证书
可靠
稳态爆轰、非稳态爆轰
爆燃
燃烧
先进

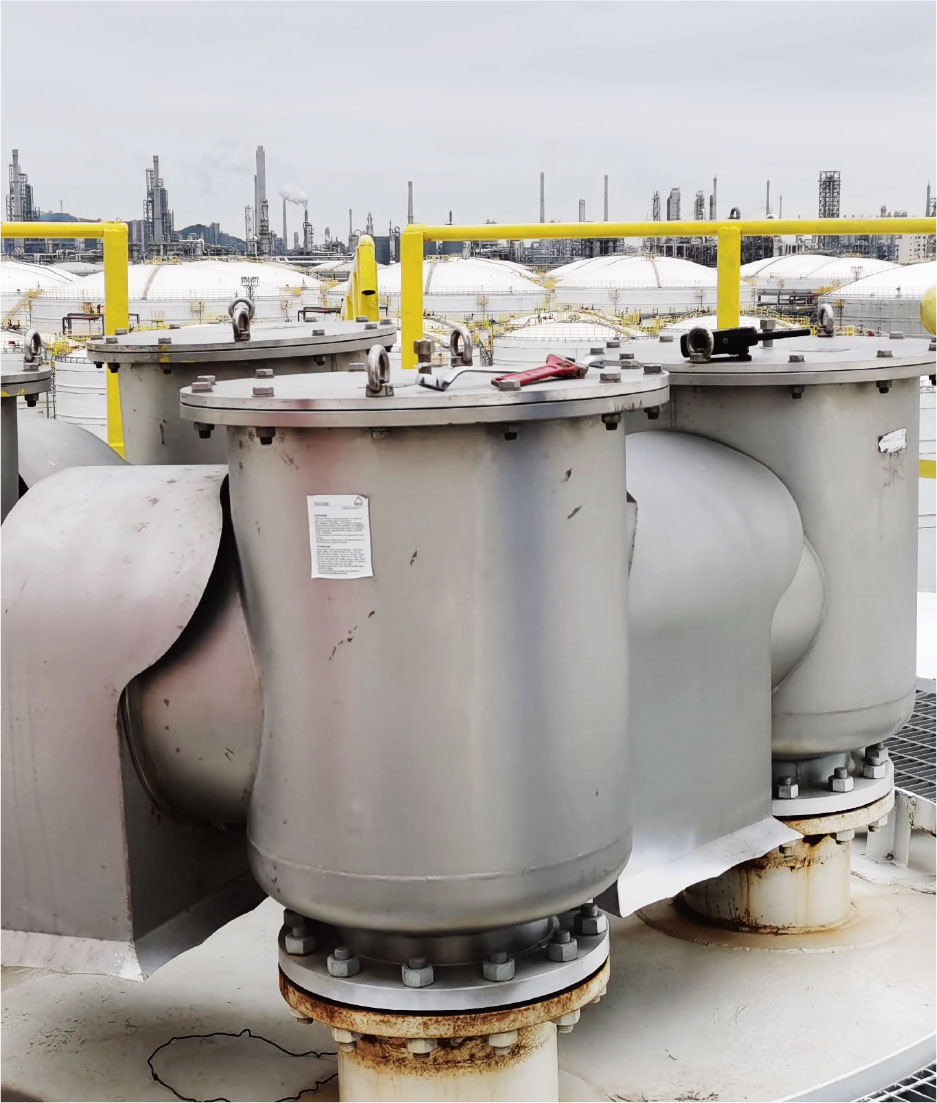

浙江石化 罐顶油气收集
万华 火炬系统
中国石化扬子石化 催化氧化装置
中国石化茂名石化 码头油气回收
浙江石化 焚烧炉
核心技术与产品 B
普瑞泰格
超低泄漏呼吸阀安全环保技术
核心技术
超低泄漏标准
阀门尺寸≤DN150: 0.0017m³/h 阀门尺寸DN150-DN300: 0.003m³/h
测试技术
安全技术
产品型式试验证书
生产过程质量体系证书
国家生态环境部
技术评估证书
技术评估证书
证书编号:
202137010003
202137010003
发证日期:
2021年3月4日
2021年3月4日

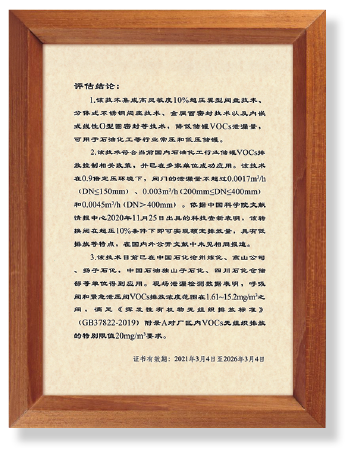

普瑞泰格高效环保一体式阻火呼吸阀和紧急泄压阀节能减排技术评估结论
该技术集成高灵敏度10%超压翼型阀盘技术、分体式不锈钢阀座技术、金属面密封技术以及内嵌式线性O型圈密封等技术，降低储罐VOCs泄漏量，可用于石油化工等行业常压和低压储罐。
该技术符合当前国内石油化工行业储罐VOCs排放控制相关政策，并已在多家单位成功应用。该技术在0.9倍定压环境下，阀门的泄漏量不超过0.0017 m³/h (DN≤150 mm)、0.003 m³/h
(200 mm≤DN≤300 mm)和0.0045 m³/h (DN≥400 mm)。依据中国科学院文献情报中心2020年11月25日出具的科技查新表明，该转换阀在超压10%条件下即可实现额定排放量，具有低排放等特点，在国内外公开文献中未见相同报道。
该技术目前已在中国石化沧州炼化、燕山公司、扬子石化，中国石油独山子石化、四川石化仓储部等单位得到应用。现场泄漏检测数据表明，呼吸阀和紧急泄压阀VOCs排放浓度范围在1.61~15.2 mg/m³之间，
满足《挥发性有机物无组织排放标准》(GB37822-2019)附录A对厂区内VOCs无组织排放的特别限值20mg/m³要求。

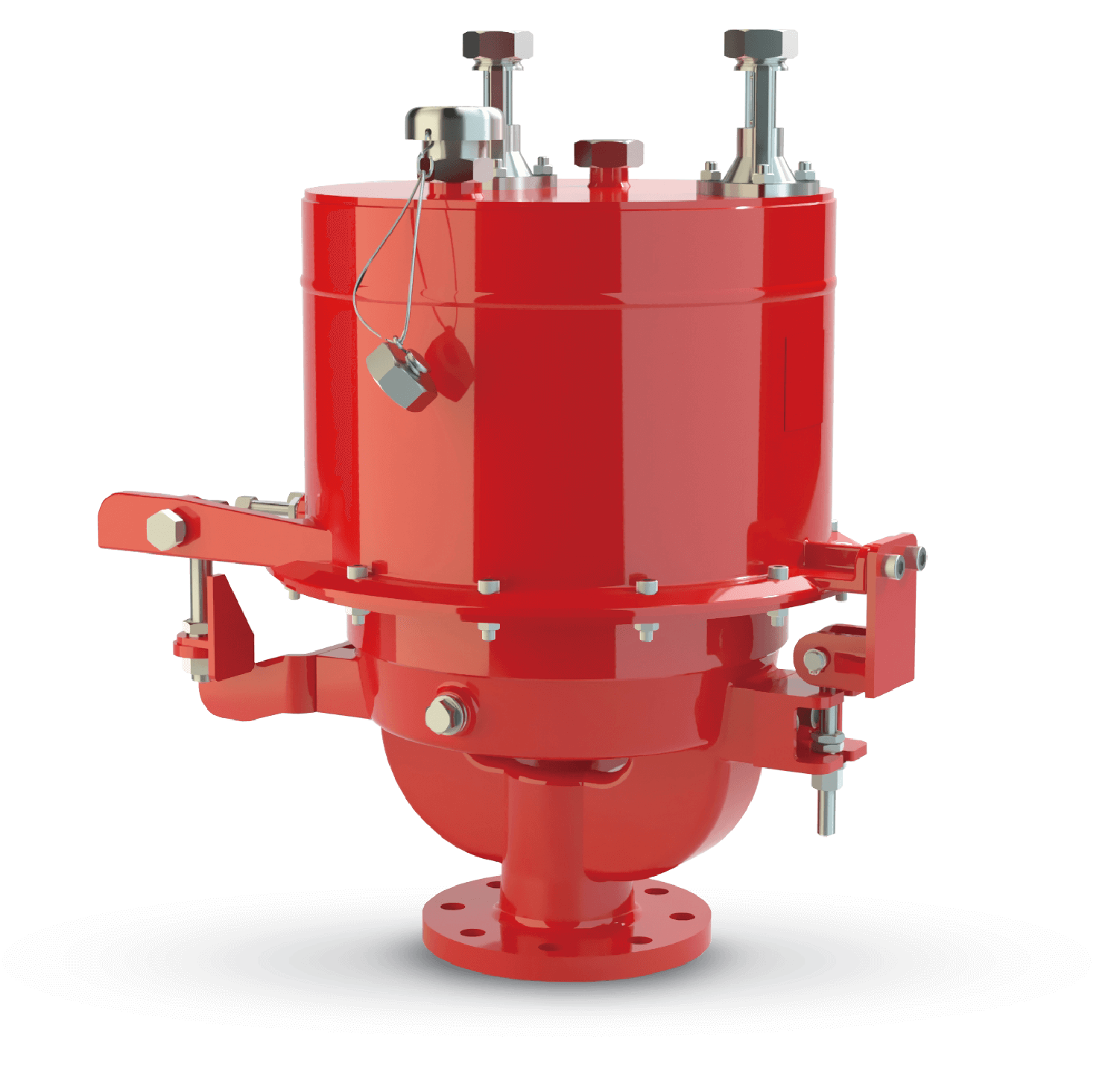

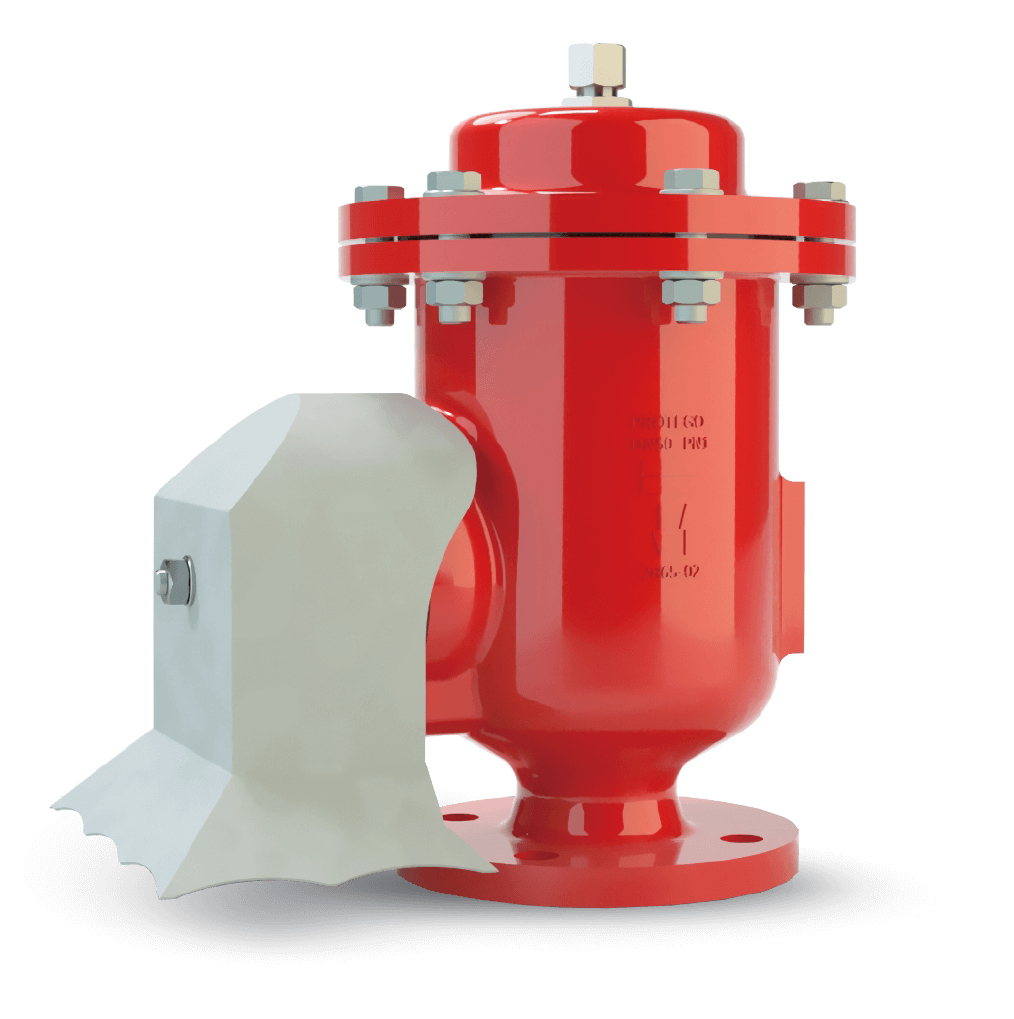

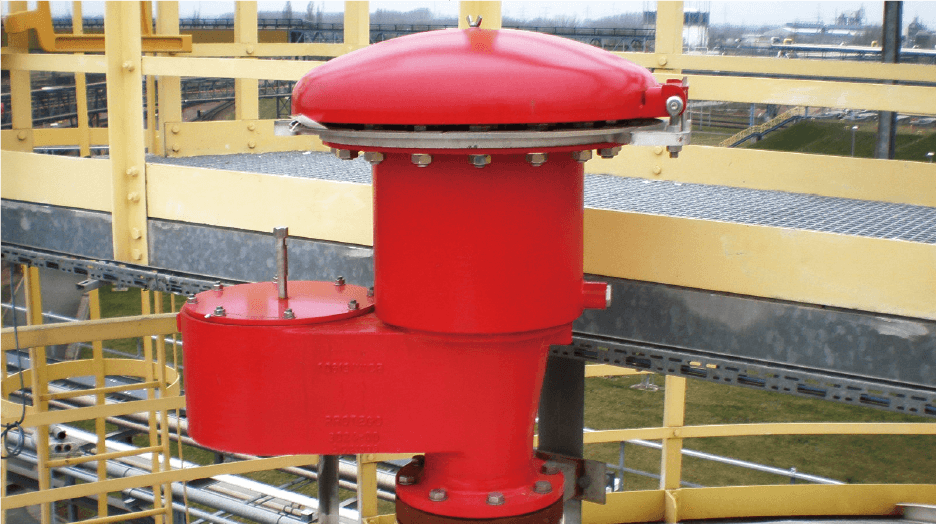

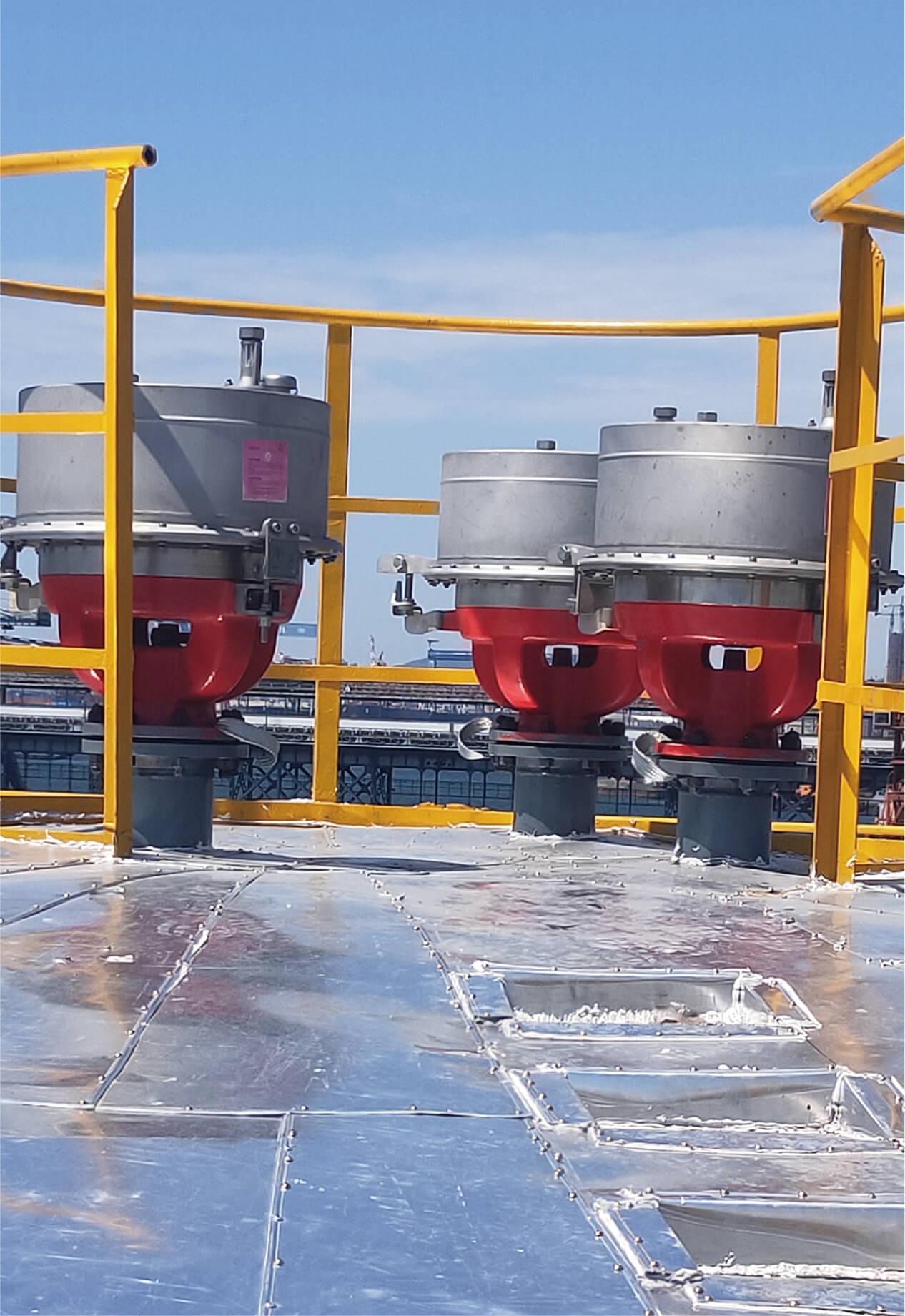

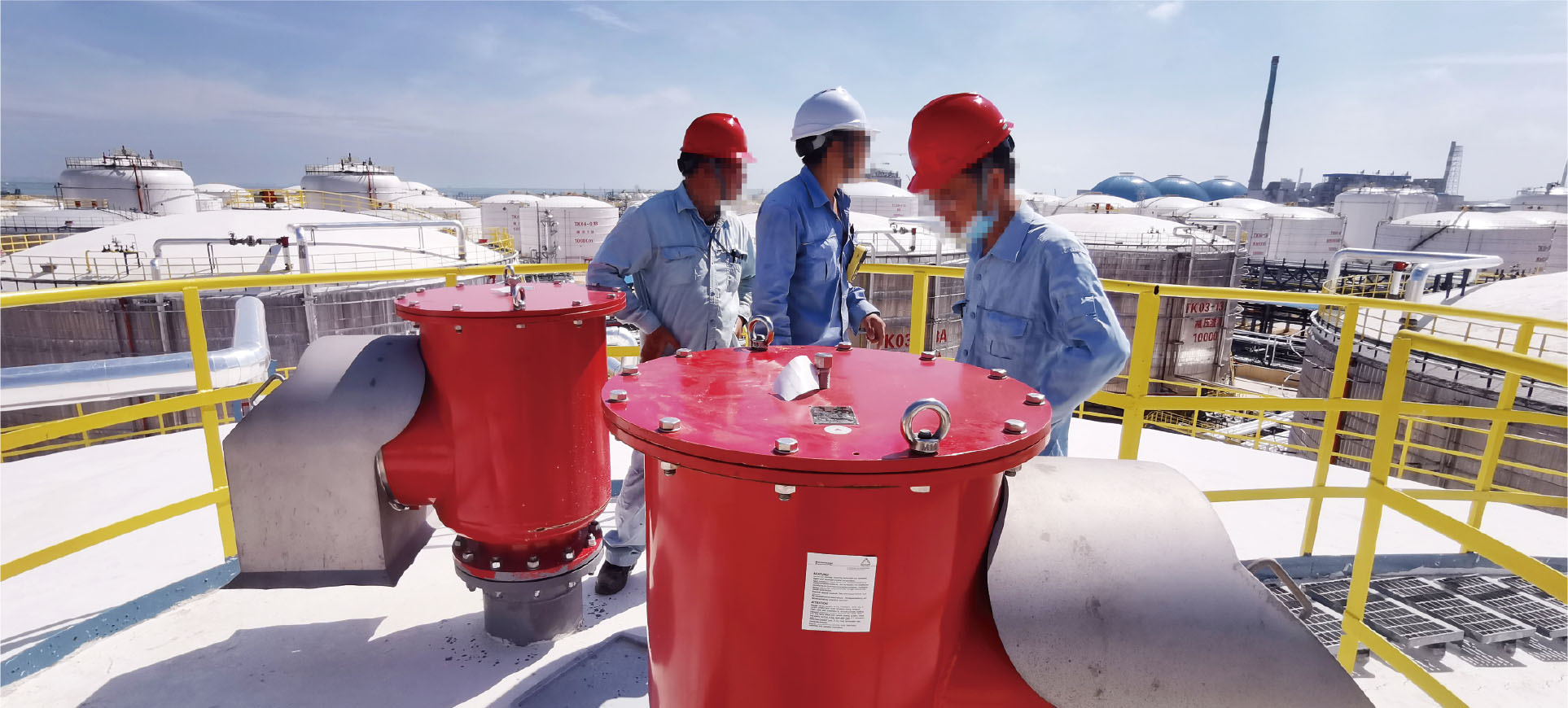

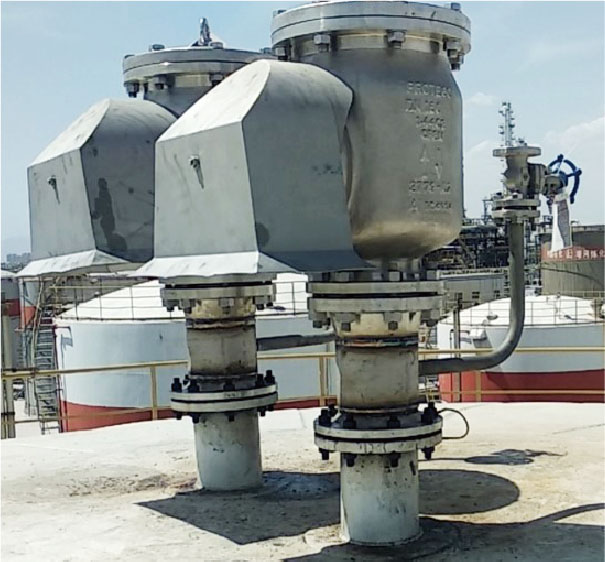

核心技术与产品 B1
超低泄漏
同轴式
一体式阻火呼吸阀
适用条件
一体式技术
中国石化 中科炼化
中国石化 沧州炼化
中国石化 塔河炼化
中国石油 独山子炼化

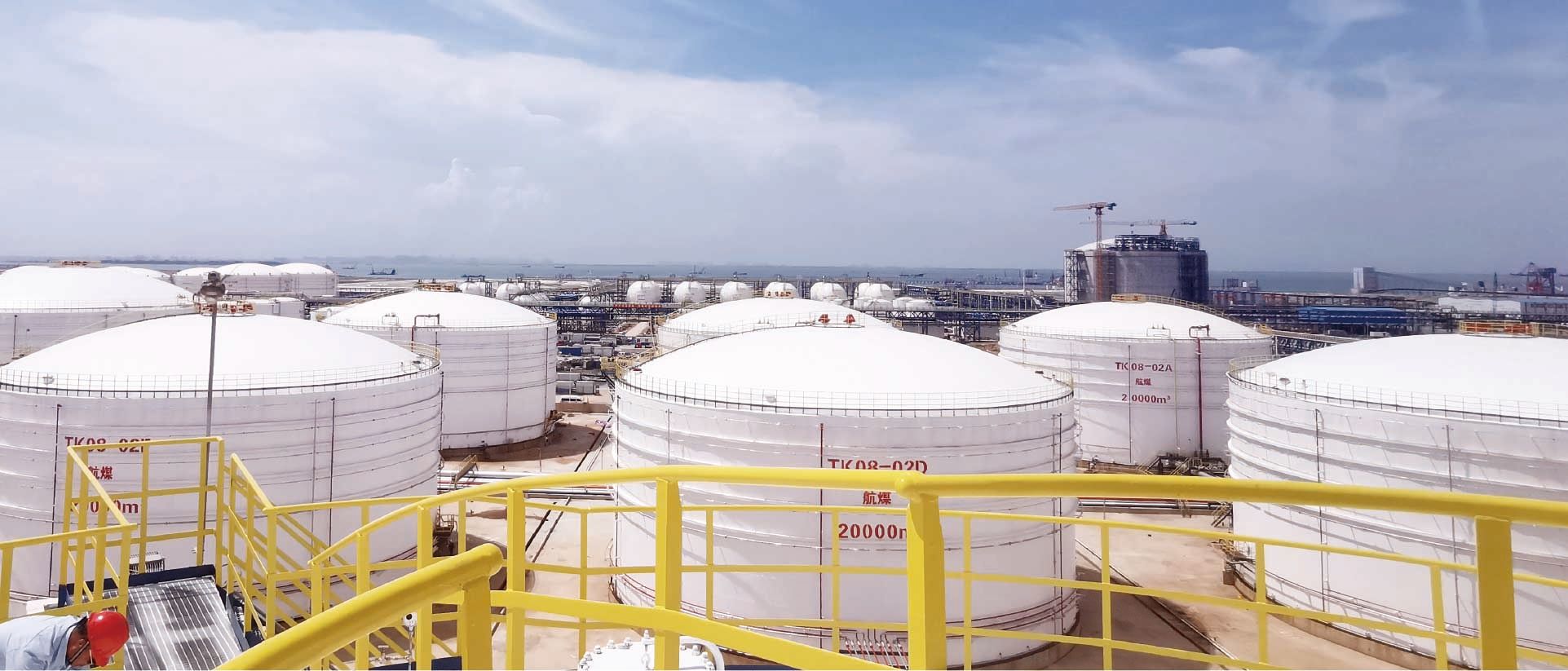

浙江石化
盛虹炼化

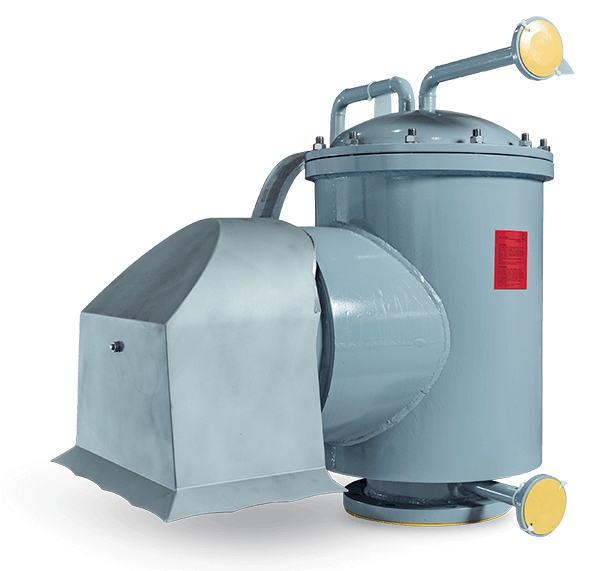

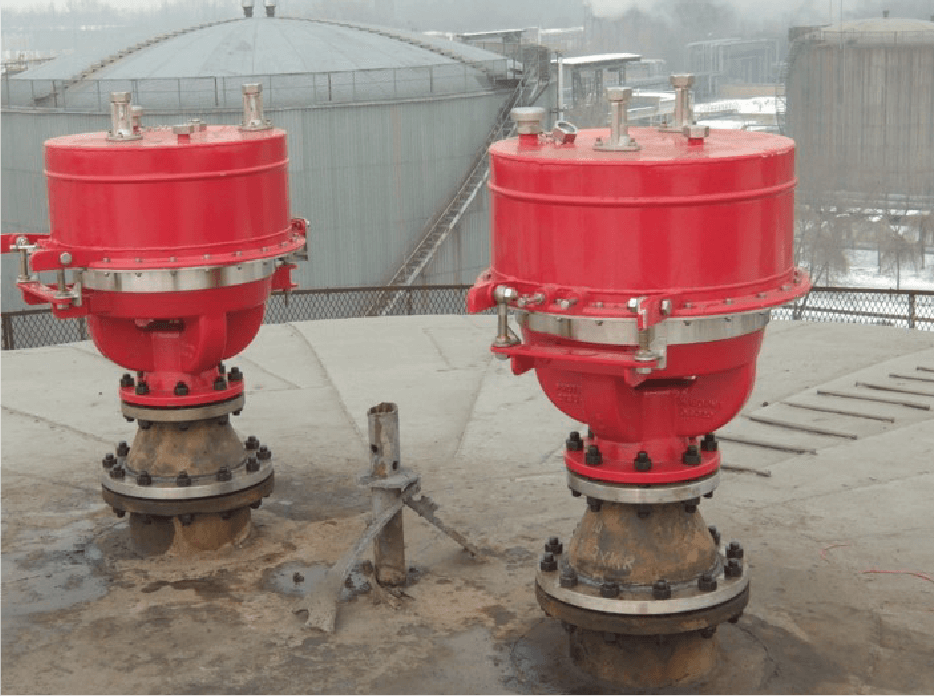

核心技术与产品 B2
超低泄漏
防凝固
一体式阻火呼吸阀
适用条件
防凝固技术
中国石化 齐鲁石化
中国石化 北海炼化

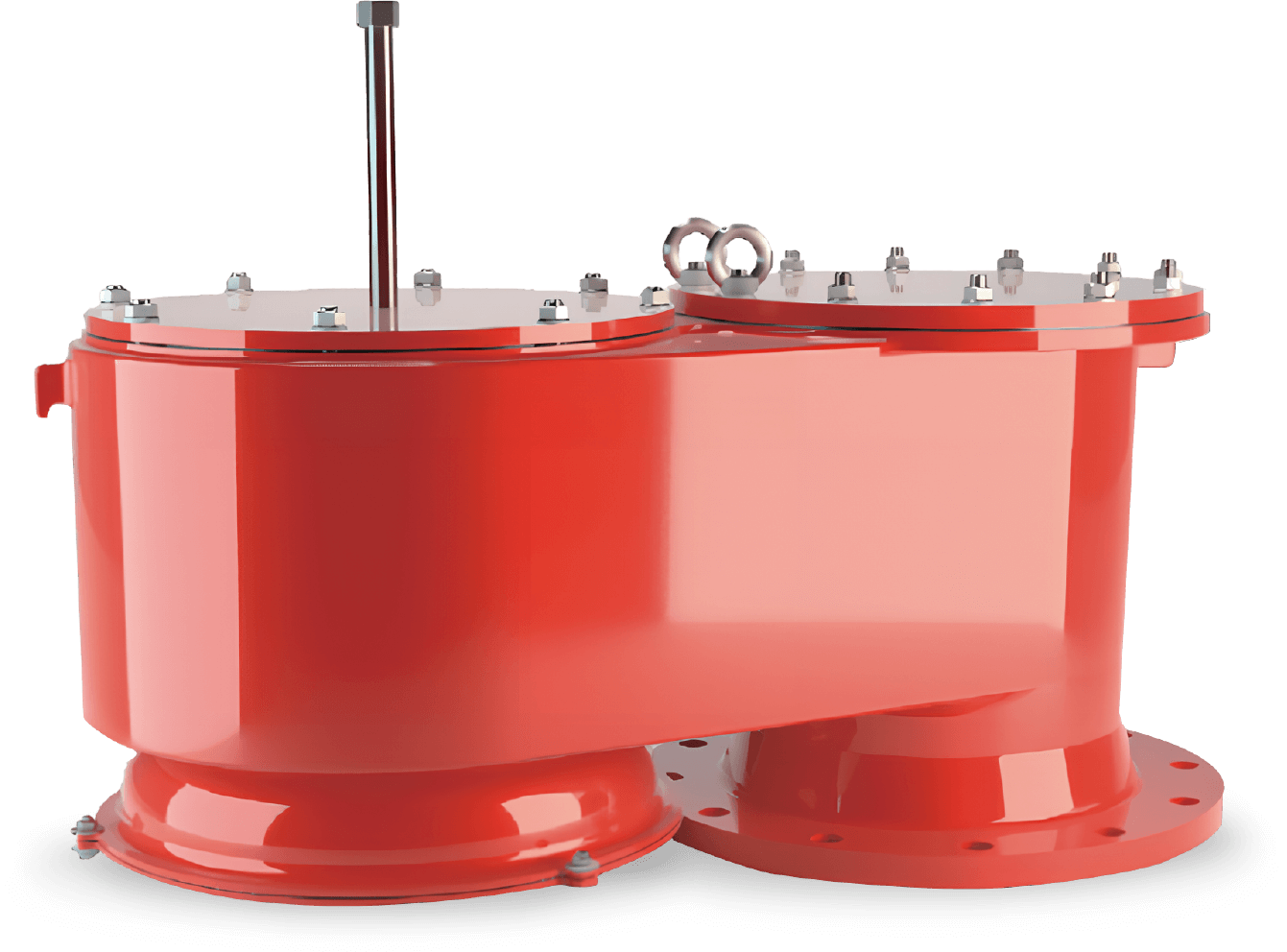

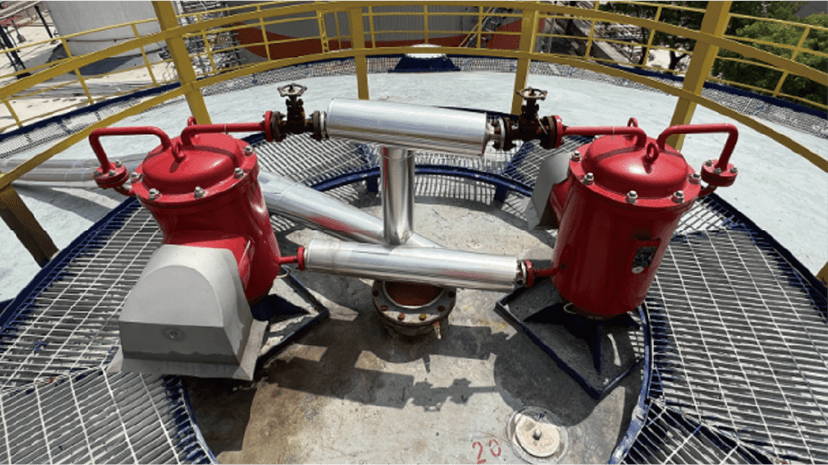

核心技术与产品 B3
超低泄漏
并列式
一体式阻火呼吸阀
适用条件
技术特点
巴斯夫化工（上海）
中国石油 抚顺石化
核心技术与产品 B4
超低泄漏
液体负载自力式防结晶、防聚合、防冰冻
一体式阻火呼吸阀
适用条件
自力式防结晶、防聚合和防冰冻技术
高分子膜降低结晶体、聚合物和冰霜的附着力
高分子膜的高频抖动达到除冰效果
浙江石化 罐顶油气收集
万华 火炬系统
中国石化茂名石化 码头油气回收
中国石化茂名石化 码头油气回收
浙江石化 焚烧炉

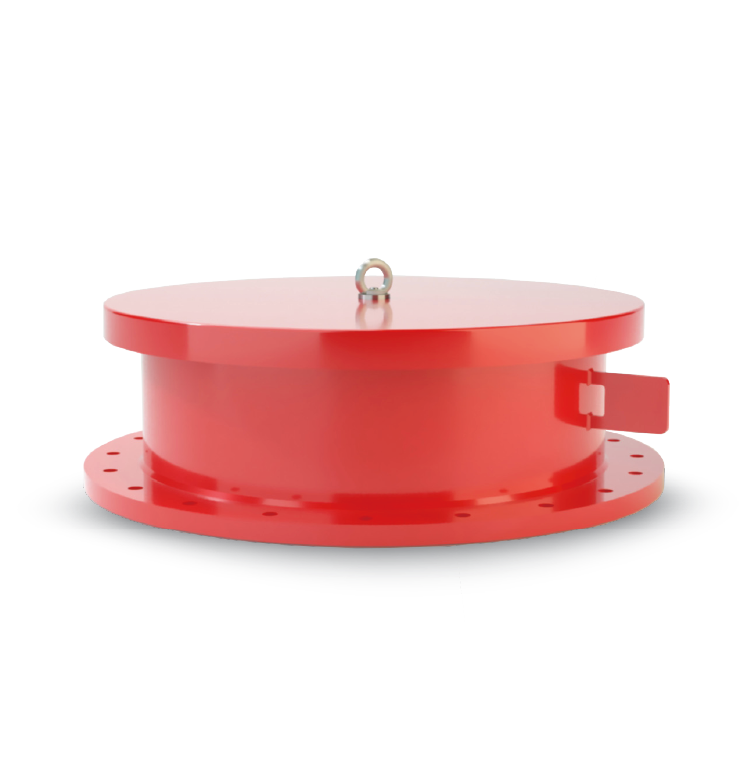

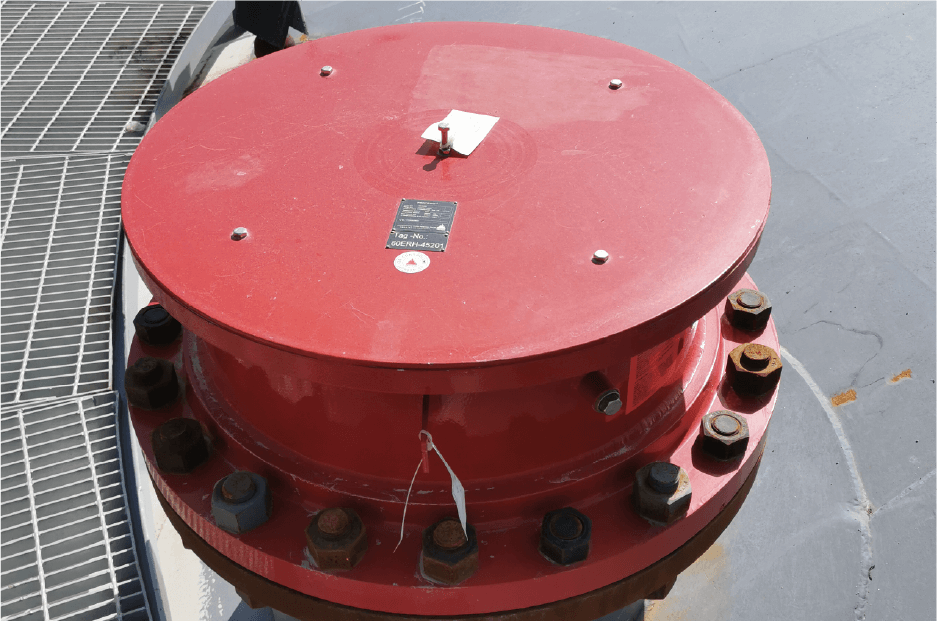

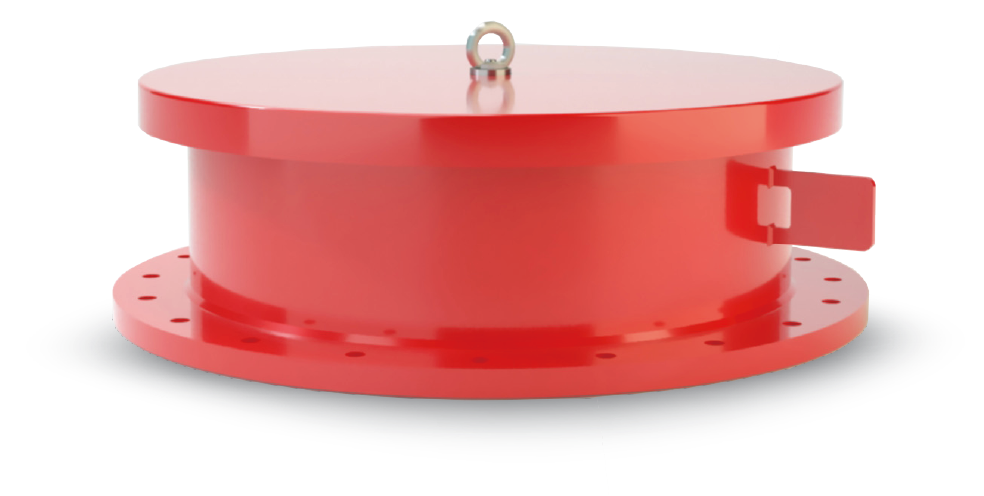

核心技术与产品 C
超低泄漏
紧急泄放阀安全环保技术
核心技术
测试技术
超低泄漏标准
安全技术
烟台万华
青岛海湾化学

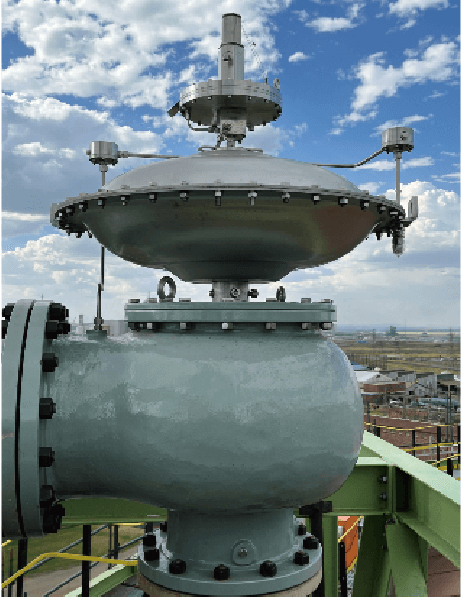

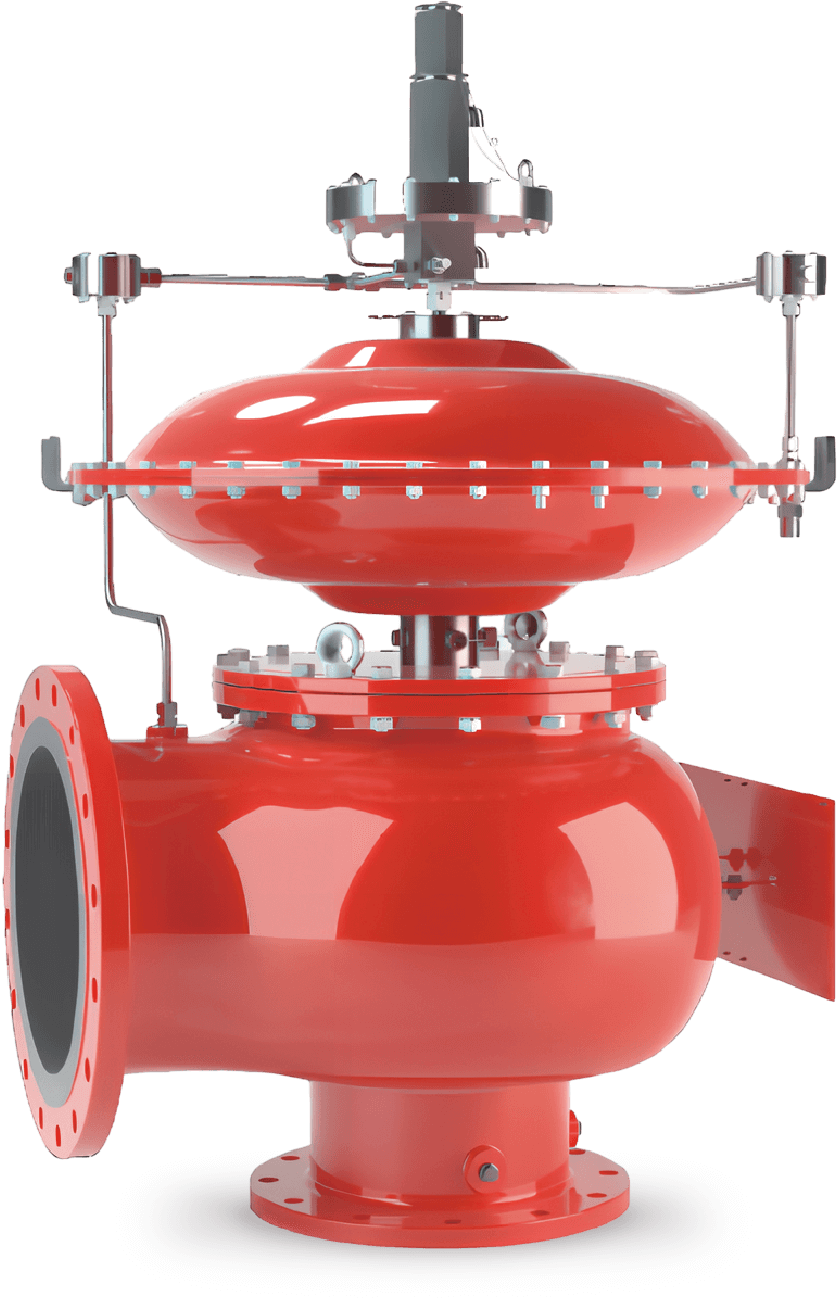

核心技术与产品 D1
低温储罐安全泄放装置
低温先导阀
技术特点
中海油滨海LNG项目

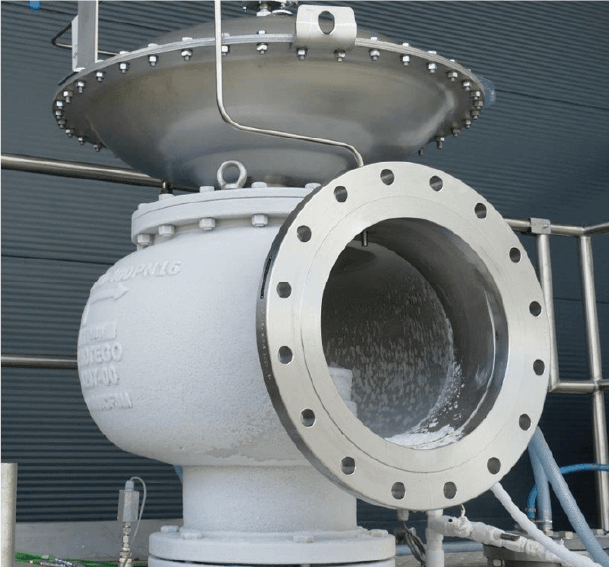

先导阀低温测试
核心技术与产品 D2
低温储罐安全泄放装置
低温真空阀
技术特点
中海油滨海LNG项目

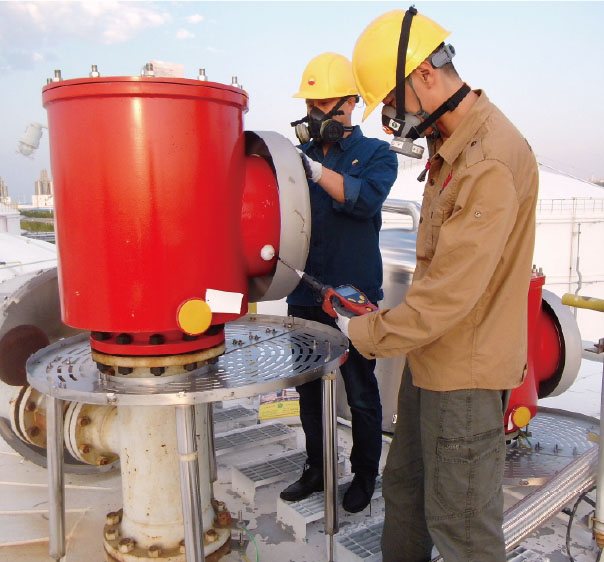

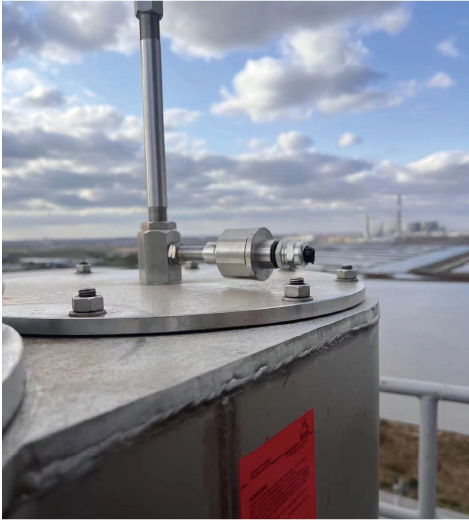

核心技术与产品 E
普瑞泰格

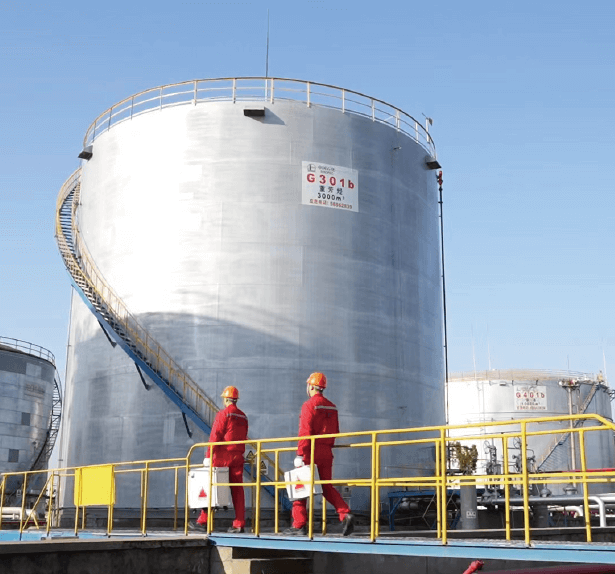

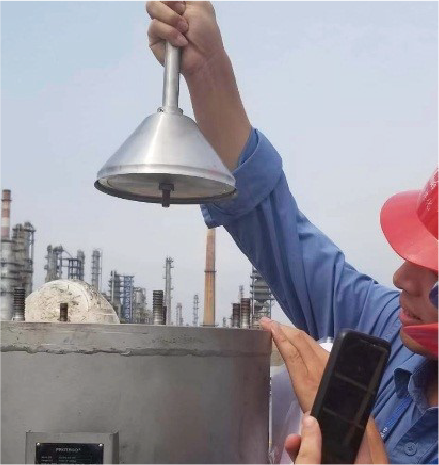

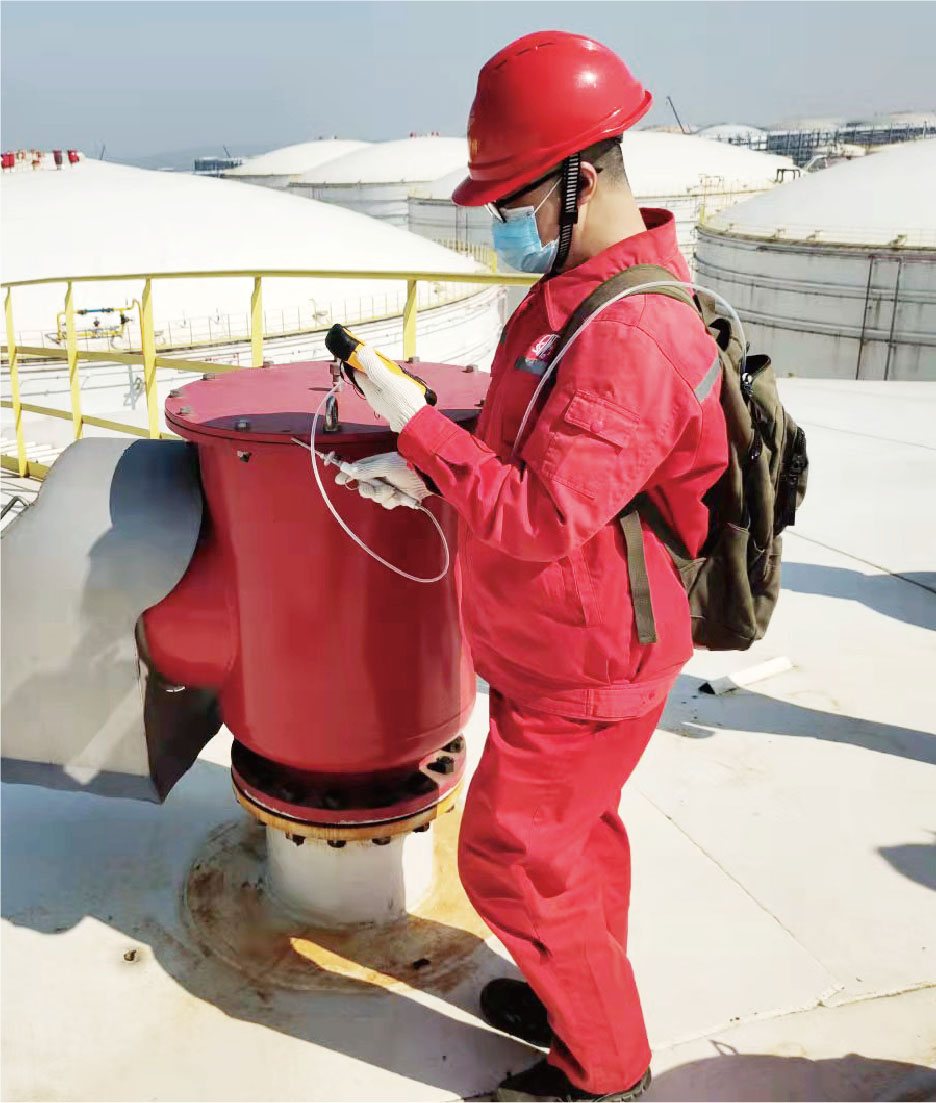

呼吸阀在线检测技术
中国石化新闻网专题报告
普瑞泰格

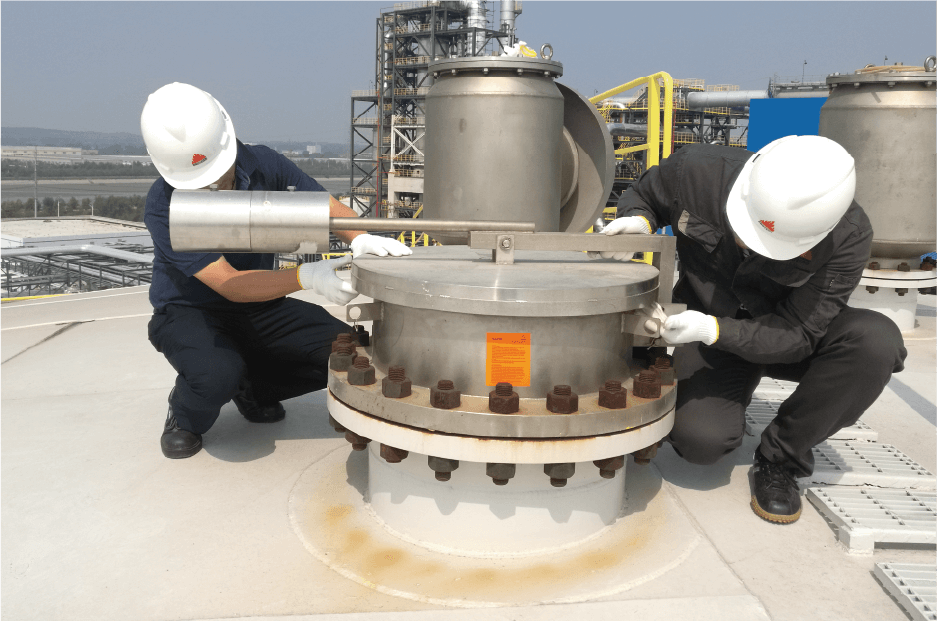

呼吸阀在线检验
和修复技术
呼吸阀在线检验
和修复技术
技术优势
技术特点

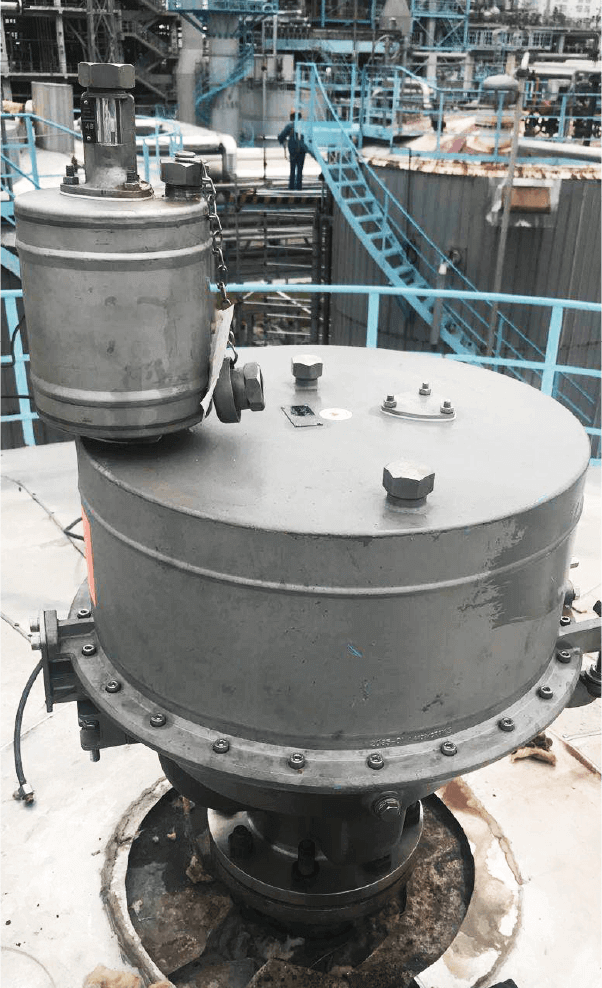

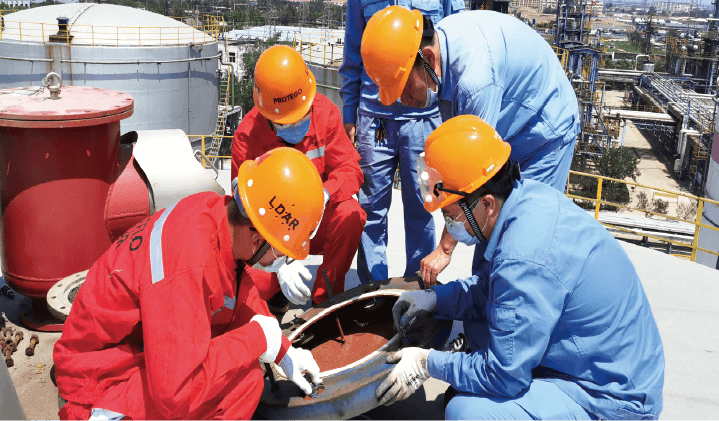

中国石化新闻网讯4月23日，扬子石化贮运厂液体装卸作业区在邻二甲苯储罐罐顶，成功安装了两台呼吸阀在线检测装置，随即进行在线清理和检测，开具了呼吸阀监测合格证书。这是该公司自今年1月份首套呼吸阀在线校验装置成功安装后的第二批次呼吸阀在线检测装置，解决了前期副阀尺寸过高等问题，提升了在线检测装置的稳定性，为进一步推广使用打下了基础。

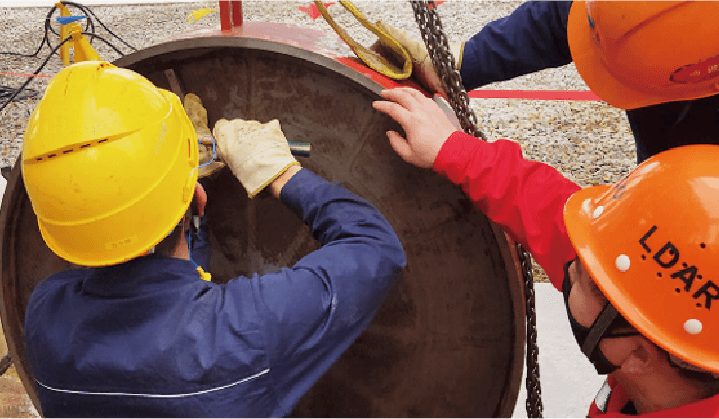

设备全生命周期保障服务
检验内容
呼吸阀和紧急泄压阀
阻火器
依据标准
专业设备

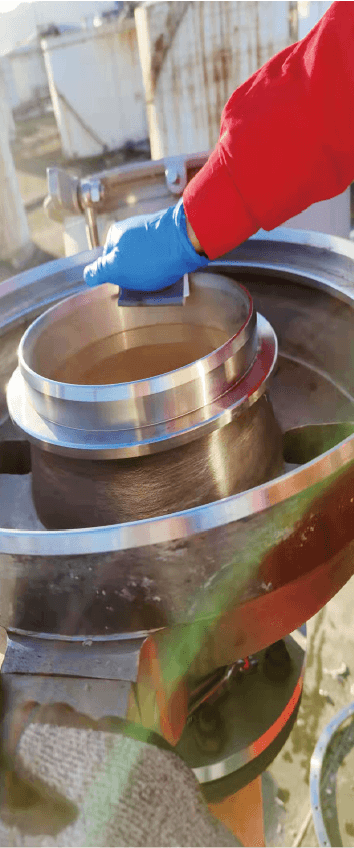

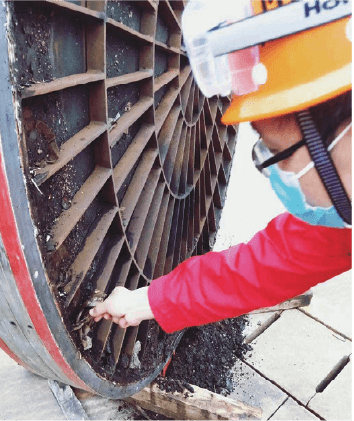

维护修复
全面维护
修复内容
服务报告

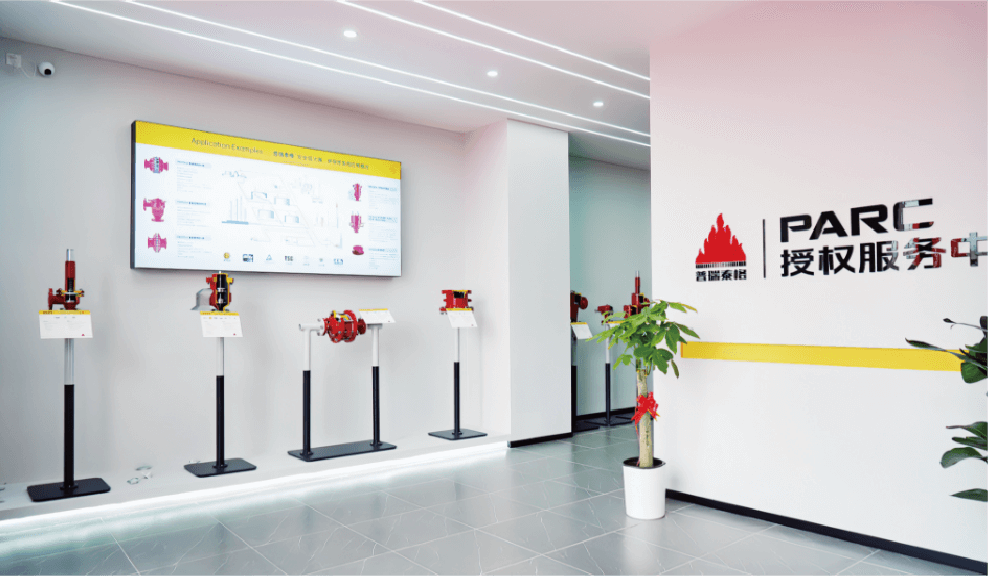

普瑞泰格 PARC
授权服务中心
呼吸阀检验和发证
管家式贴心服务
为客户永久解决
覆盖全国主要石化产业基地
......
For Safety and Environment
守护安全和环境
守护安全和环境
中国高精尖领航品牌储罐绿色减碳引领者
