普瑞泰格期刊 / 2021第二期
高效环保防凝固
一体式阻火呼吸阀
普瑞泰格技术篇
高温沥青、高温蜡重(渣)油储罐异味(恶臭)治理的高效方法:
为一进步规范常压储罐VOCs安全、环保治理工作,中国石化炼油事业部和化工事业部于2020年11月15号下发了《炼化企业常压储罐VOCs治理安全管理补充要求(试行)》,股份工单炼安[2020]528号文件。

文件指出,单纯治理异味(恶臭)的储罐,如高温沥青、高温蜡重(渣)油等固定顶储罐,不建议采用集中收集工艺。因这些储罐油气组分较少,如果采用集中收集工艺,无论从安全性、经济性等方面考虑均不尽合理,而且由于呼吸阀和管道阻火器等堵塞,导致系统运行比较困难。

控制VOCs排放,必须从源头解决问题。储罐异味(恶臭)治理,必须从提高储罐密封性入手,阻火呼吸阀的本质安全和泄漏管控至关重要。
1、目前在用的普通阻火呼吸阀,既不安全,又不环保。
1.1 不安全
  • 阻火性能不安全
  • 普通阻火呼吸阀大部分没有整体进行阻火性能测试,未经过安工院、德国防爆研究院(IBExU)等机构测试并认证。

  • 无法解决凝固问题
  • 阻火器安装在罐侧,极易因介质凝固而堵塞;阀体和阀芯没有采取有效的防凝固措施,即使采取电伴热或者蒸汽盘管等措施,也是收效甚微,尤其是在寒冷季节。

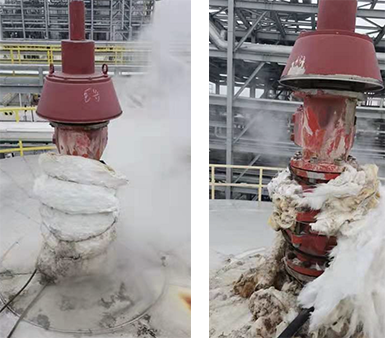

    普通阻火呼吸阀,
    无法根本解决凝固问题
    有用户为了避免储罐被抽瘪,不惜取出阀芯和阻火器,让储罐敞排。这种作法,非常不安全,更谈不上环保。
    1.2 非法排放量大,不环保 普通阻火呼吸阀采用低灵敏度100%超压平板阀盘以及PTFE密封面。阀门开启慢,回座慢,甚至回不了座,阀门非法排放量大,远超国家、地方和企业标准。
    2、高效环保防凝固一体式阻火呼吸阀,采用独特技术,既安全又环保。
    2.1 安全有保障:
  • 本质安全
  • 依照ISO16852要求,通过了安工院和德国防爆研究院(IBEXU)阻火测试,并取得了产品型式认证。

  • 防凝固:
  • 采取的防凝固措施:
  • 全方位无死角蒸汽热夹套;
  • 锤形阀盘,有效防止介质凝固并堆积在阀盘上;
  • 金属面密封技术,能耐300摄氏度高温;
  • 加长呼吸通道,保证阻火器、阀芯和阀座的保温效果;
  • 阻火器安装在大气侧,和介质不直接接触。

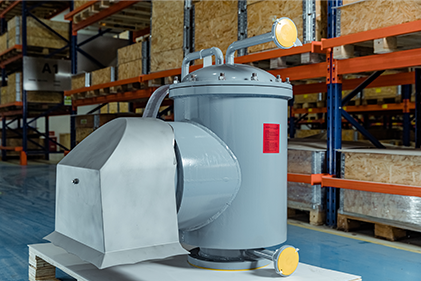

  • 高效环保防凝固一体式
    阻火呼吸阀实物图
    2.2 将安全阀技术引用到呼吸阀 高效环保防凝固一体式阻火呼吸阀吸取了安全阀的技术:
  • 高灵敏度10%超压翼型阀盘技术:阀盘开启快,回座快,非法排量低;
  • 分体式不锈钢阀座技术、金属面密封技术:表面光洁度可达到镜面级水平,阀门泄漏量极低。

  • 高效环保防凝固一体式阻火呼吸阀,采取安全阀制造工艺,灵敏度高,泄漏量小,可以实现呼吸阀在储罐正常操作压力下的近零排放,满足国家和地方、行业相关环保规范标准的要求,达到异味(恶臭)治理的目的。
    3、高效环保防凝固一体式阻火呼吸阀的成功应用
    高效环保防凝固呼吸阀的阀盘安装现场
    目前已成功投用到中国石化北海炼化,中国石化燕山石化,中国石化高桥石化和宁波中金石化等多家单位。

    现场测试VOCs排放浓度范围在1.61~15.2mg/m3之间,满足《挥发性有机物无组织排放标准》(GB37822-2019)附录A对厂区内VOCs无组织排放的特别限制20mg/m3的要求。
    4、国家生态环境部环境发展中心的技术评估
    2021年3月份,高效环保一体式阻火呼吸阀经过国家生态环境部环境发展中心评估,中心认为该技术满足《挥发性有机物无组织排放标准》(GB37822-2019)附录A对厂区内VOCs无组织排放的特别限制20mg/m3的要求,符合当前国内石油化工行业储罐VOCs排放控制相关政策,
    5、结论:
  • 高效环保防凝固一体式阻火呼吸阀,是高温沥青、高温蜡重(渣)油等固定顶储罐异味(恶臭)治理的高效办法。

  • 高效环保防凝固一体式阻火呼吸阀能够兼顾安全和环保,不仅能够解决阻火器和阀芯因介质凝固而堵塞的安全问题;同时因采用安全阀技术,比如高灵敏度10%超压阀盘技术、金属面密封等,可以实现呼吸阀在储罐正常操作压力下的近零泄漏,满足国家和地方、行业相关环保规范标准的要求。

  • 国家生态环境部环境发展中心经过技术评估,确认高效环保防凝固一体式阻火呼吸阀的VOCs排放浓度满足《挥发性有机物无组织排放标准》(GB37822-2019)附录A对厂区内VOCs无组织排放的特别限制20mg/m3的要求。


  • 普瑞泰格LDAR服务

    DN900大口径阻火器
    现场检修纪实



    1、DN900的大家伙病了!
    我们接到紧急电话,用户废气焚烧装置一台DN900管道爆轰阻火器阻塞,废气无法流通。业主强调,废气焚烧装置属于重点环保装置,需要厂家尽快到现场处理堵塞问题。

    DN900的管道爆轰阻火器,不仅重量大,而且阻火芯结构特殊,拆卸和清洗难度大,回装的难度更大。最稳妥的方法,当然是返厂维修。但是现场远在千里之外,即使是最快返厂维修时间,客户也很难接受,一定坚持让我们去现场解决问题。
    2、电话诊断,望闻问切。
    情况紧急,我们的LDAR服务工程师首先调查堵塞原因。经过和客户沟通才知道,客户带着阻火器对管线进行了吹扫!

    阻火器不能在线吹扫,阻火器不能在线吹扫,阻火器不能在线吹扫!重要事情说三遍!

    问题清楚了,是吹扫导致了铁锈、灰尘等杂质堵塞了阻火芯。这样的物理性堵塞,是可以在现场通过清洗解决。我们三位经验丰富的LDAR服务工程师临危受命,带着维修工具,奔赴现场。
    3、紧急手术!
    在我们LDAR维修工程师赶赴现场的路途中,客户将DN900大家伙下线,运到维修场地。拆开这个庞然大物,大家赫然发现,铁锈、灰尘等杂质如同小山一样厚厚的堆积在阻火元件,阻火器就像个过滤器一样,把管道里的脏东西全档住了!

    01

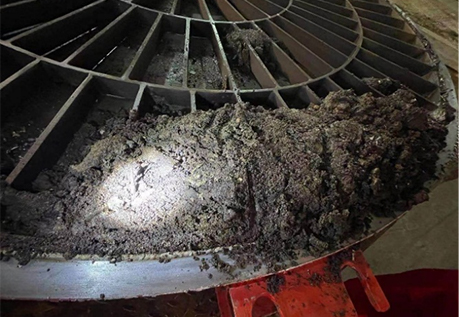

    堆积在阻火芯上的铁锈、灰尘等杂质。
    说干就干,我们的LDAR维修工程师马上开展工作,
    清除表面杂质,高压水枪清洗,吹扫...
    02
    普瑞泰格LDAR服务
    工程师清洗阻火器内腔
    忙碌到半夜,总算把阻火器完全清洗干净了!
    03

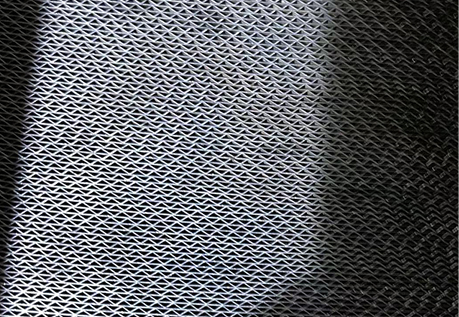

    清洗后的阻火器内腔和阻火盘
    最后进行了通风透气测试,通过!
    04
    回装完毕的阻火器
    客户对我们的快速响应,
    维修工程师的专业水平以及普瑞泰格LDAR服务质量,
    赞不绝口
    4、结束语
  • 阻火器切忌在线吹扫!
  • 好的阻火器,不仅要能阻火,流通性要好,同时维修维护必须方便。
  • PROTEGO®阻火芯,能够快速拆卸、清洗、更换和回装,可以大大降低运行成本。
